รายละเอียดสินค้า

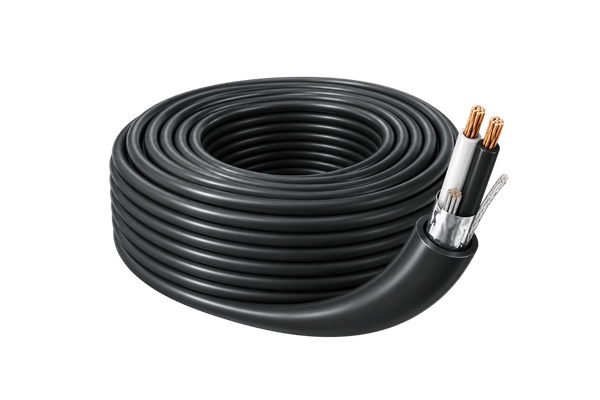

Belden 1030A เป็นสาย Instrumentation และ Control แบบ 1 Pair ขนาด 16 AWG สำหรับงานระบบควบคุมและสัญญาณในอุตสาหกรรม เช่น Instrument Signal, Digital Control, PLC, DCS, Encoder, Solenoid, Valve และ Actuator รวมถึงสัญญาณ Analog 4–20 mA และ 0–10 V. Belden

ตัวนำเป็น Bare Copper แบบ Stranded หุ้มฉนวน PVC พร้อม Overall Beldfoil® Shield แบบ Aluminum/Polyester ครอบคลุม 100% และ Drain Wire แบบ Tinned Copper ช่วยลดผลกระทบจากสัญญาณรบกวน เหมาะสำหรับงาน Industrial Control ทั้ง Indoor และ Outdoor โดยตัวสายรองรับ Sunlight Resistance. Belden

การใช้งานที่เหมาะสม

• Industrial Control
• Instrumentation System
• Analog Signal 4–20 mA
• Analog Signal 0–10 V
• Low Voltage Digital Control 24 V
• Programmable Logic Controller (PLC)
• Distributed Control System (DCS)
• Encoder
• Control Circuit
• Solenoid
• Valve
• Actuator
• Positioner
• Cable Tray
• Raceway
• Cable Duct
• งานระบบ Control และ Automation ภายในโรงงาน Belden

Specifications

General

• Brand: Belden
• Product Number: 1030A
• Product Type: Instrumentation / Type PLTC Cable
• Number of Pairs: 1 Pair
• Conductor Size: 16 AWG
• Overall Shielded: Yes
• Availability: Global
• Product Status: Active Belden

Construction Details

Conductor

• Number of Elements: 1 Pair
• Conductor Size: 16 AWG
• Stranding: 7×20
• Material: BC – Bare Copper Belden

Insulation

• Material: PVC – Polyvinyl Chloride
• Nominal Thickness: 0.017 in (0.43 mm)
• Nominal Insulation Diameter: 0.091 in (2.3 mm)
• Color Code: ICEA Chart E1 Belden

Overall Shield

• Shield Type: Tape
• Material: Bi-Laminate (Aluminum + Polyester)
• Shield Coverage: 100%
• Drain Wire: 18 AWG (7×26) Tinned Copper Belden

Outer Jacket

• Jacket Material: PVC – Polyvinyl Chloride
• Nominal Jacket Thickness: 0.037 in (0.94 mm)
• Nominal Overall Diameter: 0.259 in (6.58 mm)
• Ripcord: Yes Belden

Electrical Characteristics

• Nominal Conductor DCR: 4.2 Ohm/1000 ft (14 Ohm/km)
• Nominal Capacitance Conductor-to-Conductor: 61 pF/ft (200 pF/m)
• Nominal Capacitance Conductor-to-Other (Conductors + Shield): 114 pF/ft (374 pF/m)
• Nominal Inductance: 0.190 µH/ft (0.623 µH/m)
• Maximum Current: 18 A per conductor at 30°C
• Nominal Outer Shield DCR: 5.68 Ohm/1000 ft (18.6 Ohm/km) Belden

Voltage Rating

• 300 V – PLTC
• 300 V – CMG
• 300 V – AWM 2464
• 150 V – ITC Belden

Mechanical Characteristics

Temperature

• UL Temperature Rating: 105°C
• Operating Temperature: -30°C ถึง +105°C

Bend Radius

• Minimum Stationary Bend Radius: 3.1 in (79 mm)
• Minimum Installation Bend Radius: 3.1 in (79 mm)

Maximum Pull Tension

• 94 lbs (43 kg)

Cable Weight

• 40 lbs/1000 ft
• 60 kg/km Belden

Environmental Suitability

• Indoor
• Outdoor
• Indoor / Outdoor
• Sunlight Resistance Belden

Flammability / Reaction to Fire

• UL 1685 FT4 Loading
• FT4
• IEEE 1202 FT4 Belden

Standards & Compliance

NEC / UL Compliance

• Article 725
• Article 727
• Article 800
• CMG
• ITC
• PLTC
• CL3

AWM Compliance

• AWM 2464

CEC / C(UL) Compliance

• CMG

European Directive Compliance

• EU CE Mark
• EU Directive 2015/863/EU – RoHS 2 Amendment
• EU Directive 2011/65/EU – RoHS 2
• EU Directive 2012/19/EU – WEEE

APAC Compliance

• China RoHS II
• GB/T 26572-2011 Belden

รุ่นและความยาวที่มี

Belden ระบุทั้งสี Black และ Light Blue โดยบางรุ่นจัดส่งแบบ Reel. Belden

จุดเด่นสินค้า

• สาย Instrumentation แบบ 1 Pair 16 AWG
• เหมาะสำหรับ PLC, DCS และ Industrial Control
• รองรับสัญญาณ 4–20 mA / 0–10 V / 24 V Digital Control
• ตัวนำ Bare Copper
• Overall Foil Shield ครอบคลุม 100%
• มี Drain Wire แบบ Tinned Copper
• รองรับแรงดันสูงสุด 300 V ตาม Rating ที่กำหนด
• Operating Temperature -30°C ถึง +105°C
• รองรับ Indoor และ Outdoor
• Sunlight Resistant
• รองรับ PLTC / ITC / CMG / CL3
• เหมาะสำหรับ Cable Tray และ Raceway
• ผ่านมาตรฐาน Flame Test เช่น UL 1685 FT4 และ IEEE 1202 FT4 Belden
