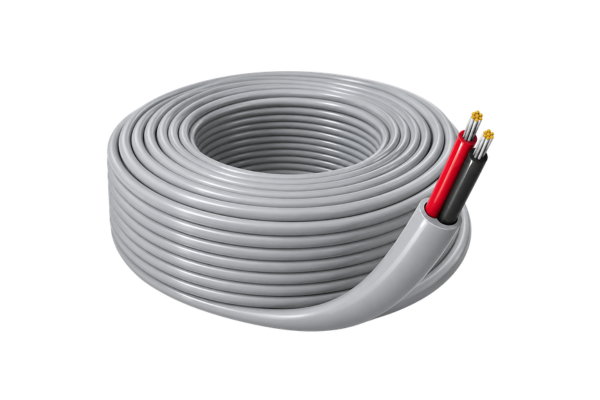

Belden Microphone cable, 2 core, 24 AWG 9452 0101000
฿44
Availability: มีสินค้าอยู่ 999
Shere This Product
Specification
Low Noise Balanced Analog Audio Cable 2-Conductor 24 AWG Shielded
Low Noise Balanced Analog Audio Cable แบบ 2-Conductor ขนาด 24 AWG
เป็นสายสัญญาณเสียงสำหรับงาน
Balanced Analog Audio
ออกแบบสำหรับไมโครโฟน เครื่องดนตรี
และระบบ Professional Audio
ที่ต้องการคุณภาพในการส่งสัญญาณเสียง
พร้อมช่วยลดผลกระทบจากสัญญาณรบกวนภายนอก
สายใช้ตัวนำแบบ
High Conductivity Tinned Copper
โครงสร้างตัวนำฝอย 19×36
ช่วยเพิ่มความยืดหยุ่นในการติดตั้ง
พร้อมระบบ Shield แบบ 2 ชั้น ได้แก่
Conductive Textile Shield
และ
Aluminum/Polyester Foil Shield
ที่มี Coverage 100%
เพื่อช่วยป้องกันผลกระทบจาก
Electromagnetic Interference หรือ EMI
ภายนอกหุ้มด้วย
PVC Jacket
มีเส้นผ่านศูนย์กลางสายโดยรวมประมาณ
3.43 mm
จึงเหมาะสำหรับระบบเสียงภายในอาคาร
งาน Microphone Signal,
Musical Instruments
และ Professional Audio Installation
ที่ต้องการสายขนาดกะทัดรัดและมีความยืดหยุ่น
Low Noise Balanced Analog Audio Cable คืออะไร?
Low Noise Balanced Analog Audio Cable
เป็นสายสัญญาณเสียงแบบ Balanced
จำนวน 2 Conductors
ออกแบบสำหรับการส่งสัญญาณ Analog Audio
พร้อมระบบ Shield
เพื่อช่วยลดผลกระทบจาก Noise และ EMI
ระหว่างการส่งสัญญาณ
โครงสร้างสายประกอบด้วย
Tinned Copper ขนาด 24 AWG,
Polyethylene Insulation
และระบบ Shield แบบ 2 ชั้น
จึงเหมาะสำหรับระบบเสียง
ที่ต้องการรักษาคุณภาพของสัญญาณ
และลดผลกระทบจากสัญญาณรบกวนภายนอก
จุดเด่นของ Balanced Analog Audio Cable 24 AWG
- สาย Audio แบบ 2 Conductors
- ขนาดตัวนำ 24 AWG
- ตัวนำ High Conductivity Tinned Copper
- โครงสร้างตัวนำแบบฝอย 19×36
- มีความยืดหยุ่น เหมาะสำหรับงานติดตั้งระบบเสียง
- ออกแบบสำหรับ Balanced Analog Audio
- เหมาะสำหรับ Microphone และ Musical Instruments
- เหมาะสำหรับ Professional Audio Systems
- ระบบ Shield แบบ 2 ชั้น
- Conductive Textile Shield Coverage 100%
- Aluminum/Polyester Foil Shield Coverage 100%
- ช่วยลดผลกระทบจาก EMI และสัญญาณรบกวน
- มี Drain Wire แบบ Tinned Copper
- PVC Outer Jacket
- เส้นผ่านศูนย์กลางสายประมาณ 3.43 mm
- รองรับแรงดันไฟฟ้า 200 V
- Operating Temperature -40°C ถึง +75°C
การใช้งานที่เหมาะสม
- Low Frequency Microphone
- Microphone Signal Cable
- Musical Instruments
- Balanced Analog Audio
- Professional Audio Systems
- Audio Signal Transmission
- Low Noise Audio Applications
- High-EMI Environments
- งานระบบเสียงภายในอาคาร
- งานติดตั้งเครื่องเสียง
- งาน Studio และ Professional Audio
- งานที่ต้องการลดผลกระทบจาก EMI
Construction Details
Conductor
| Number of Conductors | 2 Conductors |
|---|---|
| Conductor Size | 24 AWG |
| Stranding | 19×36 |
| Conductor Material | TC – Tinned Copper |
| Conductor Type | High Conductivity |
Insulation
| Insulation Material | PE – Polyethylene |
|---|---|
| Nominal Insulation Thickness | 0.008 in (0.20 mm) |
| Nominal Insulation Diameter | 0.040 in (1.0 mm) |
| Color Code | Black, Red |
| Notes | HDPE |
ระบบ Shield แบบ 2 ชั้น
หนึ่งในจุดเด่นของ
Low Noise Balanced Analog Audio Cable
คือระบบ Shield สองชั้น
ที่ออกแบบมาเพื่อช่วยลดผลกระทบ
จากสัญญาณรบกวนทางแม่เหล็กไฟฟ้า
หรือ EMI
Shield Layer 1 – Conductive Textile
| Shield Type | Tape |
|---|---|
| Material | Conductive Textile |
| Coverage | 100% |
Shield Layer 2 – Aluminum / Polyester
| Shield Type | Tape |
|---|---|
| Material | Bi-Laminate (Aluminum + Polyester) |
| Coverage | 100% |
Drain Wire
| Drain Wire Size | 24 AWG |
|---|---|
| Stranding | 19×36 |
| Material | Tinned Copper |
PVC Outer Jacket
| Jacket Material | PVC – Polyvinyl Chloride |
|---|---|
| Nominal Jacket Thickness | 0.020 in (0.51 mm) |
| Nominal Outside Diameter | 0.135 in (3.43 mm) |
Electrical Characteristics
| Nominal Conductor DCR | 28.8 Ohm/1000 ft |
|---|---|
| Capacitance Conductor-to-Conductor | 30 pF/ft (98 pF/m) |
| Capacitance Conductor-to-Other | 58 pF/ft (190 pF/m) |
| Nominal Characteristic Impedance | 56 Ohm |
| Nominal Inductance | 0.18 µH/ft (0.59 µH/m) |
| Maximum Current | 2.8 A per conductor at 25°C |
| Nominal Outer Shield DCR | 18.38 Ohm/1000 ft (60.30 Ohm/km) |
Voltage Rating
| UL Voltage Rating | 200 V |
|---|---|
| Voltage Rating | 200 V |
Mechanical Characteristics
Temperature Rating
| Operating Temperature | -40°C ถึง +75°C |
|---|
Bend Radius
| Minimum Stationary Bend Radius | 1.6 in (41 mm) |
|---|---|
| Minimum Installation Bend Radius | 1.6 in (41 mm) |
Maximum Pull Tension
| Maximum Pull Tension | 29 lbs (13 kg) |
|---|
Cable Weight
| Bulk Cable Weight | 11 lbs/1000 ft |
|---|
ทำไมสาย Balanced Audio จึงต้องมี Shield?
ระบบ Analog Audio
สามารถได้รับผลกระทบจาก
Electromagnetic Interference
จากสายไฟ อุปกรณ์ไฟฟ้า
ระบบ Control หรืออุปกรณ์อิเล็กทรอนิกส์
ที่อยู่ใกล้เคียง
สายรุ่นนี้จึงใช้ Shield แบบ 2 ชั้น
ที่มี Coverage 100%
เพื่อช่วยลดผลกระทบ
ของสัญญาณรบกวนที่เข้าสู่สาย
และเหมาะสำหรับระบบเสียง
ที่ต้องการลด Noise
ระหว่างการส่งสัญญาณ
ทำไม 2-Conductor จึงเหมาะกับ Balanced Analog Audio?
ระบบ Balanced Audio
ใช้ตัวนำสัญญาณสองเส้น
ร่วมกับ Shield
เพื่อช่วยลดผลกระทบของ Common-Mode Noise
ที่เกิดขึ้นระหว่างการส่งสัญญาณ
โครงสร้างแบบ
2-Conductor พร้อม Shield
จึงเหมาะสำหรับ Microphone,
Line-Level Audio
และระบบ Professional Audio
ที่ใช้การเชื่อมต่อแบบ Balanced
เหมาะสำหรับ Microphone และ Professional Audio
Microphone Signal
สายขนาด 24 AWG
พร้อมตัวนำ Stranded
เหมาะสำหรับการเดินสาย
Microphone Signal
ที่ต้องการความยืดหยุ่น
และระบบ Shield
สำหรับช่วยลด Noise
Musical Instruments
สามารถนำไปประยุกต์ใช้
กับระบบ Musical Instruments
และ Audio Signal
ที่ต้องการสายแบบ Shielded
ตามลักษณะการเชื่อมต่อของอุปกรณ์
Professional Audio Systems
เหมาะสำหรับระบบเสียง
ใน Studio, Commercial Audio,
Installed Sound
และ Professional Audio
ที่ต้องการสาย Balanced Analog Audio
สำหรับเชื่อมต่ออุปกรณ์ต่าง ๆ
Environmental Suitability
- Indoor
- Indoor – Not Riser
- Indoor – Not Plenum
Standards & Compliance
CPR Compliance
- CPR Euroclass: Eca
European Directive Compliance
- EU CE Mark
- EU Directive 2015/863/EU – RoHS 2 Amendment
- EU Directive 2011/65/EU – RoHS 2
- EU Directive 2012/19/EU – WEEE
UK Regulation Compliance
- UKCA Mark
APAC Compliance
- China RoHS II
- GB/T 26572-2011
สรุป Low Noise Balanced Analog Audio Cable
- Product Type: Low Noise Balanced Analog Audio Cable
- Number of Conductors: 2 Conductors
- Conductor Size: 24 AWG
- Conductor: High Conductivity Tinned Copper
- Stranding: 19×36
- Insulation: Polyethylene
- Shield Layer 1: Conductive Textile – 100%
- Shield Layer 2: Aluminum/Polyester – 100%
- Drain Wire: Tinned Copper 24 AWG
- Outer Jacket: PVC
- Overall Diameter: 3.43 mm
- Characteristic Impedance: 56 Ohm
- Voltage Rating: 200 V
- Operating Temperature: -40°C ถึง +75°C
- CPR Euroclass: Eca
- Applications: Microphone, Balanced Analog Audio, Musical Instruments และ Professional Audio Systems
