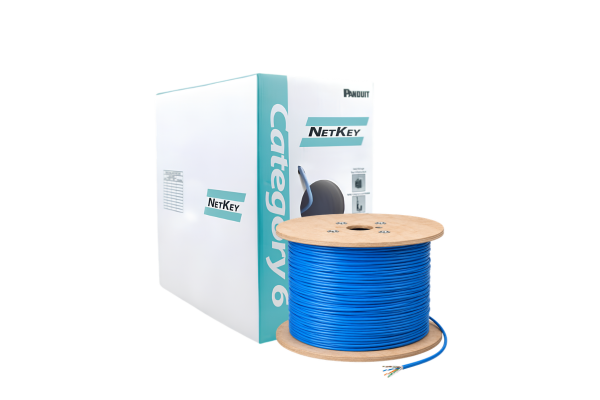

PANDUIT NetKey® NUL6X04BU-VEG Cat6A U/UTP 23 AWG LSZH 305M

Panduit NUL6X04BU-VEG
เป็นสาย LAN ในตระกูล
NetKey® Category 6A U/UTP Copper Cable
สำหรับระบบเครือข่ายภายในอาคาร
ที่ต้องการประสิทธิภาพระดับ Category 6A
เหมาะสำหรับ Structured Cabling,
Data Network, Data Center
และ Network Infrastructure

สายใช้ตัวนำทองแดงแบบ
Solid Copper ขนาด 23 AWG จำนวน 4 คู่สาย
พร้อมโครงสร้าง U/UTP
และออกแบบให้รองรับระบบเครือข่าย
Category 6A / Class EA
สำหรับงาน Ethernet ความเร็วสูง
รวมถึงระบบ Network Infrastructure
ระดับองค์กร

Panduit NUL6X04BU-VEG
ใช้โครงสร้างสายแบบ
Low Smoke Zero Halogen (LSZH)
และมี EuroClass Rating
Dca-s2,d2,a1
เหมาะสำหรับอาคารสำนักงาน
อาคารพาณิชย์ Data Center
และพื้นที่ที่ให้ความสำคัญ
กับข้อกำหนดด้านความปลอดภัยเมื่อเกิดเพลิงไหม้

สายมีความยาวมาตรฐาน
305 เมตร (1,000 ft)
บรรจุแบบ Reel
เพื่อความสะดวกในการเดินสาย
และติดตั้งระบบ Structured Cabling

Panduit NUL6X04BU-VEG คือสายอะไร?

Panduit NUL6X04BU-VEG
เป็นสาย LAN Category 6A
ในกลุ่มผลิตภัณฑ์ NetKey®
ใช้โครงสร้างสายแบบ
U/UTP 4 Pair
และตัวนำ Solid Copper ขนาด 23 AWG

Category 6A
ถูกออกแบบสำหรับระบบเครือข่าย
ที่ต้องการ Bandwidth และประสิทธิภาพ
สูงกว่า Category 6
และสามารถนำไปใช้เป็นส่วนหนึ่ง
ของระบบ Structured Cabling
สำหรับเครือข่ายความเร็วสูง
รวมถึง 10GBASE-T
ตามข้อกำหนดของระบบ

จุดเด่นของ Panduit NetKey Cat6A NUL6X04BU-VEG

• สาย LAN ประสิทธิภาพระดับ Category 6A
• NetKey® Copper Cabling System
• โครงสร้างสายแบบ U/UTP
• จำนวน 4 Pairs
• ตัวนำ Solid Copper
• ขนาดตัวนำ 23 AWG
• ความยาวมาตรฐาน 305 เมตร (1,000 ft)
• บรรจุแบบ Reel
• Low Smoke Zero Halogen (LSZH)
• EuroClass Dca-s2,d2,a1
• รองรับ Category 6A / Class EA
• เหมาะสำหรับเครือข่าย 10GBASE-T
• รองรับ PoE / PoE+ / PoE++ ตามระบบที่เกี่ยวข้อง
• เส้นผ่านศูนย์กลางสายประมาณ 6.8 mm
• Maximum Installation Tension 63 N
• Maximum Voltage 80 V
• เหมาะสำหรับ Structured Cabling
• เหมาะสำหรับ Data Center และ Enterprise Network

Panduit Cat6A เหมาะกับงานอะไร?

ด้วยประสิทธิภาพระดับ Category 6A
และตัวนำ Solid Copper 23 AWG
สาย Panduit NUL6X04BU-VEG
เหมาะสำหรับระบบเครือข่าย
ที่ต้องการประสิทธิภาพสูง
และการติดตั้งสายแบบถาวรภายในอาคาร

• Category 6A Network
• Structured Cabling
• 10 Gigabit Ethernet
• LAN Network
• Ethernet Network
• Data Communication
• Data Center
• Office Network
• Commercial Building
• Enterprise Network
• IP Camera / CCTV
• Wireless Access Point
• VoIP
• PoE Devices
• Network Infrastructure
• งานเดินสาย LAN ภายในอาคาร

Specifications ของ Panduit NUL6X04BU-VEG

General Specifications

Conductor Specifications

Insulation

Jacket & Flame Rating

ขนาดสาย Panduit Cat6A

Overall Cable Diameter

หมายเหตุ:
ค่า 6.8 mm เทียบเท่าประมาณ 0.27 in
ดังนั้นข้อมูลที่ระบุ 6.8 in / 0.3 mm
ถือเป็นการสลับหน่วย
และไม่ควรนำไปใช้เป็น Specification
ของผลิตภัณฑ์

Mechanical Characteristics

Electrical Characteristics

รองรับ Category 6A และ 10GBASE-T

Panduit NetKey Category 6A
ได้รับการออกแบบสำหรับ
Category 6A / Class EA
และเหมาะสำหรับระบบ Structured Cabling
ที่ต้องรองรับ
10GBASE-T
ผ่านสาย Twisted-Pair
ตามข้อกำหนดของระบบ

จึงเหมาะสำหรับ
Data Center, Enterprise Network,
Office Network
และระบบเครือข่ายที่ต้องการ
Bandwidth สูงและรองรับการขยายระบบในอนาคต

รองรับ Power over Ethernet – PoE

สาย NetKey Category 6A
สามารถนำไปใช้ในระบบ
Power over Ethernet
ตามมาตรฐานที่เกี่ยวข้อง
เช่น

• IEEE 802.3af – PoE
• IEEE 802.3at – PoE+
• IEEE 802.3bt – PoE++

เหมาะสำหรับอุปกรณ์ Network
ที่รับทั้ง Data และ Power
ผ่านสาย Ethernet เช่น
Wireless Access Point,
IP Camera,
VoIP Phone
และอุปกรณ์ PoE อื่น ๆ

Flame & Fire Performance

LSZH – Low Smoke Zero Halogen

สาย Panduit NUL6X04BU-VEG
อยู่ในกลุ่ม
Low Smoke Zero Halogen หรือ LSZH
ซึ่งออกแบบเพื่อลดปริมาณควัน
และก๊าซฮาโลเจน
เมื่อวัสดุได้รับความร้อนหรือเกิดเพลิงไหม้

จึงเหมาะสำหรับพื้นที่ภายในอาคาร
ที่ให้ความสำคัญกับ
Fire Safety ของระบบสายสัญญาณ
เช่น Data Center,
Office Building
และ Commercial Building

EuroClass Dca-s2,d2,a1

ความหมายของ EuroClass Dca-s2,d2,a1

• Dca: ระดับ Reaction to Fire ของสายเคเบิล
• s2: ระดับการเกิดและการปล่อยควัน
• d2: การเกิดหยดหรืออนุภาคที่ติดไฟ
• a1: ระดับความเป็นกรดของก๊าซจากการเผาไหม้

Standards & Compliance

• Category 6A / Class EA
• ANSI/TIA-568.2-D
• ISO 11801
• IEC 60332-1
• IEC 60332-3-22
• EuroClass Dca-s2,d2,a1
• LSZH
• IEEE 802.3af
• IEEE 802.3at
• IEEE 802.3bt

ทำไมต้องเลือกสาย LAN Cat6A?

Category 6A
เหมาะสำหรับระบบเครือข่าย
ที่ต้องการรองรับการส่งข้อมูล
ระดับ 10 Gigabit Ethernet
และต้องการลดข้อจำกัด
ด้านประสิทธิภาพเมื่อเทียบกับ
สาย Category รุ่นต่ำกว่า

สำหรับ Data Center,
Enterprise Network
หรือโครงการอาคารใหม่
ที่ต้องการเตรียม Network Infrastructure
สำหรับการใช้งานระยะยาว
การเลือก Cat6A
ช่วยให้ระบบรองรับ
Bandwidth และอุปกรณ์เครือข่าย
ที่มีความต้องการสูงขึ้นได้

ทำไมต้องใช้ Solid Copper 23 AWG?

Panduit NUL6X04BU-VEG
ใช้ตัวนำ Solid Copper
ขนาด 23 AWG
จำนวน 4 Pairs
สำหรับการติดตั้งสาย Horizontal Cabling
แบบถาวรภายในระบบ Structured Cabling

การใช้ตัวนำ Solid Copper
เหมาะสำหรับงาน Permanent Link
ระหว่าง Telecommunications Room
และ Outlet
ตามรูปแบบการออกแบบ
ของระบบ Structured Cabling

Packaging Detail

สรุป Panduit NUL6X04BU-VEG

• Brand: Panduit
• Sub Brand: NetKey®
• Part Number: NUL6X04BU-VEG
• Product Type: Bulk Copper Cable
• Performance Level: Category 6A
• Cable Construction: U/UTP
• Conductor: Solid Copper
• Conductor Gauge: 23 AWG
• Number of Pairs: 4 Pairs
• Overall Length: 305 m (1,000 ft)
• Color: Blue
• Packaging: Reel
• Jacket: LSZH
• EuroClass: Dca-s2,d2,a1
• Outside Diameter: 6.8 mm
• Maximum Installation Tension: 63 N
• Maximum Voltage: 80 V
• Applications: Structured Cabling, Data Center, Enterprise Network และ Network Infrastructure
