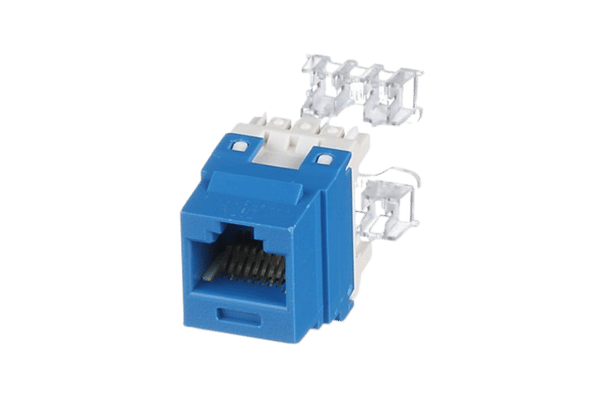

PANDUIT NetKey® NK688MBU Cat6 Keystone Jack Module – Blue

Panduit NK688MBU
เป็น Jack Module ในตระกูล
NetKey® Category 6
สำหรับระบบ Structured Cabling
ออกแบบเป็น Keystone Module
พร้อมการ Terminate สายแบบ
Punchdown
เหมาะสำหรับติดตั้งร่วมกับ
Faceplate, Surface Mount Box
และ Patch Panel ที่รองรับ Keystone

ตัว Jack รองรับ Wiring Scheme
ทั้ง T568A และ T568B
เป็นแบบ Unshielded
และรองรับประสิทธิภาพระดับ Category 6
ที่ความถี่สูงถึง 250 MHz
เหมาะสำหรับระบบ LAN,
Office Network,
Enterprise Network
และ Network Infrastructure ภายในอาคาร

ตัว Body ผลิตจาก
Polycarbonate
และใช้ Contact แบบ
Plated Phosphor Bronze
พร้อมสี Blue
ช่วยให้สามารถจัดแยกประเภท
หรือระบุ Network Connection
ภายในระบบ Structured Cabling ได้ง่าย

Panduit NK688MBU คืออะไร?

Panduit NK688MBU
เป็น Category 6 Jack Module
แบบ Punchdown
สำหรับ Terminate สาย LAN
เข้าสู่ Network Outlet
หรือ Patch Panel
ในระบบ Structured Cabling

รูปแบบ Keystone
ช่วยให้สามารถติดตั้ง
และถอดเปลี่ยน Module
ภายใน Faceplate หรือ Patch Panel
ที่รองรับ Keystone Opening ได้สะดวก
เหมาะสำหรับระบบที่ต้องการ
ความยืดหยุ่นในการเพิ่ม
ย้าย หรือเปลี่ยน Connection
ในอนาคต

จุดเด่นของ Panduit NetKey NK688MBU

• Jack Module ประสิทธิภาพระดับ Category 6
• Sub Brand: NetKey®
• Part Number: NK688MBU
• Termination แบบ Punchdown
• Module Type แบบ Keystone
• รองรับ Wiring Scheme T568A / T568B
• Unshielded Jack Module
• รองรับความถี่สูงถึง 250 MHz
• Body ผลิตจาก Polycarbonate
• Contact ผลิตจาก Plated Phosphor Bronze
• สี Blue
• เหมาะสำหรับ Structured Cabling
• เหมาะสำหรับ Network Outlet และ Patch Panel
• รองรับการใช้งานในระบบ PoE ตามมาตรฐานที่กำหนด
• RoHS Compliant

Panduit NK688MBU เหมาะกับงานอะไร?

• Structured Cabling
• LAN Network
• Ethernet Network
• Work Area Outlet
• Network Faceplate
• Keystone Patch Panel
• Network Rack
• Office Network
• Enterprise Network
• Commercial Building
• Server Room
• Telecommunication Room
• Data Communication
• Network Infrastructure
• งานเข้าหัวสาย LAN แบบ Punchdown

Specifications ของ Panduit NK688MBU

General Specifications

Material Specifications

รองรับ Wiring Scheme T568A และ T568B

Panduit NK688MBU
รองรับมาตรฐานการจัดเรียงสาย
ทั้ง T568A และ T568B
จึงสามารถเลือกใช้งาน
ให้สอดคล้องกับมาตรฐาน
Structured Cabling
ของแต่ละโครงการได้

ในการติดตั้งควรใช้ Wiring Scheme
เดียวกันตลอด Permanent Link
เพื่อให้ง่ายต่อการตรวจสอบ
และบำรุงรักษาระบบในอนาคต

Keystone Jack Module คืออะไร?

Keystone Jack
เป็นโมดูล Network
ที่ออกแบบให้สามารถติดตั้ง
เข้ากับ Keystone Opening
ของ Faceplate,
Surface Mount Box
หรือ Modular Patch Panel

ข้อดีของรูปแบบ Keystone
คือสามารถเลือก Module
และจัดตำแหน่ง Connection
ได้อย่างยืดหยุ่น
ช่วยให้ระบบ Structured Cabling
สามารถปรับเปลี่ยนหรือขยาย
ได้สะดวกในอนาคต

Punchdown Termination

Panduit NK688MBU
ใช้การ Terminate แบบ
Punchdown
โดยตัวนำของสาย LAN
จะถูกติดตั้งเข้าสู่ Contact
ตาม Wiring Scheme
T568A หรือ T568B

การ Terminate อย่างถูกต้อง
รวมถึงการรักษาระยะ Twist
ของแต่ละ Pair
ให้ใกล้จุด Termination
เป็นส่วนสำคัญต่อประสิทธิภาพ
ของระบบ Category 6

รองรับ Category 6 สูงสุด 250 MHz

Panduit NetKey Category 6 Jack Module
ออกแบบให้รองรับข้อกำหนด
Category 6
ที่ Swept Frequencies
สูงถึง 250 MHz

จึงเหมาะสำหรับ
Structured Cabling
และระบบ Ethernet
ที่ออกแบบบนโครงสร้างพื้นฐาน
Category 6

รองรับการใช้งานในระบบ PoE

NK688MBU
ได้รับการระบุให้รองรับ
การใช้งานร่วมกับระบบ
Power over Ethernet
ตามมาตรฐานที่เกี่ยวข้อง
เช่น

• IEEE 802.3af
• IEEE 802.3at
• IEEE 802.3bt Type 3
• IEEE 802.3bt Type 4

จึงเหมาะสำหรับ Network Infrastructure
ที่เชื่อมต่ออุปกรณ์
เช่น Wireless Access Point,
IP Camera,
VoIP Phone
และอุปกรณ์ PoE
ตามข้อกำหนดของระบบ

Mechanical Dimensions

Temperature Rating

Operating Temperature

Storage Temperature

Standards & Compliance

• Exceeds ANSI/TIA-568-C.2 Category 6 Requirements
• ISO 11801 Class E Channel and Component Requirements
• Performance Tested up to 250 MHz
• ANSI/TIA-1096-A
• IEC 60603-7
• IEC 60512-99-001
• IEEE 802.3af
• IEEE 802.3at
• IEEE 802.3bt Type 3 / Type 4
• UL 1863
• CAN/CSA-C22.2
• RoHS Compliant

เหมาะสำหรับ Network Outlet และ Patch Panel

Work Area Outlet

สามารถใช้ NK688MBU
เป็น Network Jack
ภายใน Faceplate
บริเวณ Work Area
สำหรับเชื่อมต่อสาย Horizontal Cable
กับ Patch Cord
ของผู้ใช้งาน

Patch Panel

สามารถติดตั้งร่วมกับ
Modular Patch Panel
ที่รองรับ Keystone Module
เพื่อสร้างจุด Termination
ภายใน Network Rack
หรือ Telecommunications Room

Network Infrastructure

ด้วยประสิทธิภาพระดับ Category 6
และรองรับ Wiring Scheme
ทั้ง T568A และ T568B
จึงเหมาะสำหรับ
Office Network,
Commercial Building,
Enterprise Network
และระบบ Structured Cabling
ภายในอาคาร

ทำไมต้องใช้ Jack Module ที่ได้มาตรฐาน Category 6?

ประสิทธิภาพของระบบ Structured Cabling
ไม่ได้ขึ้นอยู่กับสาย LAN
เพียงอย่างเดียว
แต่รวมถึง Jack Module,
Patch Panel,
Patch Cord
และอุปกรณ์ Connection
ทั้งหมดภายใน Channel

การเลือก Jack Module
ที่ออกแบบสำหรับ Category 6
ช่วยให้แต่ละส่วนของระบบ
สามารถทำงานร่วมกัน
ตาม Performance Level
ที่กำหนด
เมื่อได้รับการติดตั้งอย่างถูกต้อง

Packaging Detail

สรุป Panduit NK688MBU

• Brand: Panduit
• Sub Brand: NetKey®
• Part Number: NK688MBU
• Product Type: Jack Module
• Performance Level: Category 6
• Termination: Punchdown
• Module Type: Keystone
• Shield: Unshielded
• Wiring Scheme: T568A / T568B
• Body Material: Polycarbonate
• Contact Material: Plated Phosphor Bronze
• Color: Blue
• Performance: Up to 250 MHz
• Operating Temperature: -10°C ถึง +75°C
• Dimensions: 29.5 x 16.5 x 22.9 mm
• PoE: IEEE 802.3af / 802.3at / 802.3bt Type 3 & 4
• Compliance: UL 1863 / IEC 60603-7 / RoHS
• Applications: Structured Cabling, Network Outlet, Patch Panel และ LAN Network
