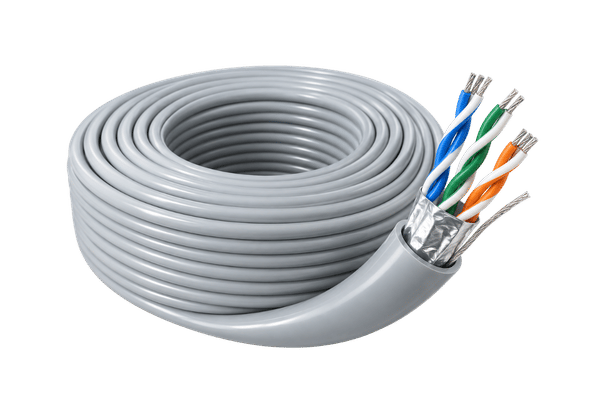

Belden 1421A RS-232/422 Low Capacitance Multi-Pair Cable

รายละเอียดสินค้า

Belden 1421A เป็นสายสัญญาณ Computer / Data Communication แบบ 4 Pair ขนาด 24 AWG สำหรับงาน EIA RS-232/422, RS-423, Computer Communication และระบบควบคุมสัญญาณแรงดันต่ำ

ตัวนำเป็น Tinned Copper แบบ Stranded 7×32 พร้อมฉนวน Datalene® Foam Polyethylene และ Overall Beldfoil® Shield แบบ Aluminum/Polyester ครอบคลุม 100% พร้อม Drain Wire แบบ Tinned Copper ช่วยลดผลกระทบจากสัญญาณรบกวนภายนอก ตัวสายมี Characteristic Impedance 100 Ohm และใช้ PVC Jacket เหมาะสำหรับงาน Data, Control และ Panel Wiring ภายในอาคาร. Belden

Datalene® Insulation ถูกออกแบบให้มี dielectric constant และ dissipation factor ต่ำ เพื่อรองรับการส่งข้อมูลความเร็วสูงและลด distortion พร้อมคุณสมบัติด้าน crush resistance และน้ำหนักเบา. Belden

การใช้งานที่เหมาะสม

• RS-232 Extended Distance Applications
• RS-422 Communication
• RS-423 Applications
• Computer Communications
• Data Communication
• Low Voltage Analog Signal
• 4–20 mA Signal
• 0–10 V Signal
• Low Voltage Digital Control
• 24 V Control Signal
• Line Level Audio
• Panel Wiring
• Industrial Control
• Control Cabinet Wiring Belden

Specifications

General

• Brand: Belden
• Product Number: 1421A
• Product Type: Multi-Pair / Computer Communication Cable
• Number of Pairs: 4 Pair
• Conductor Size: 24 AWG
• Overall Shielded: Yes
• Nominal Characteristic Impedance: 100 Ohm
• Availability: Global
• Product Status: Active Belden

Construction Details

Conductor

• Number of Elements: 4 Pairs
• Conductor Size: 24 AWG
• Stranding: 7×32
• Material: TC – Tinned Copper Belden

Insulation

• Material: PE – Polyethylene (Foam)
• Insulation Type: Datalene®
• Nominal Thickness: 0.013 in (0.33 mm)
• Nominal Insulation Diameter: 0.049 in (1.2 mm)
• Color Code: Western Electric Standard Belden

Overall Shield

• Shield Type: Tape
• Material: Bi-Laminate (Aluminum + Polyester)
• Shield Coverage: 100%
• Drain Wire: 24 AWG (7×32) Tinned Copper Belden

Outer Jacket

• Jacket Material: PVC – Polyvinyl Chloride
• Nominal Jacket Thickness: 0.035 in (0.89 mm)
• Nominal Overall Diameter: 0.280 in (7.11 mm) Belden

Electrical Characteristics

• Nominal Conductor DCR: 24 Ohm/1000 ft
• Nominal Capacitance Conductor-to-Conductor: 13 pF/ft (43 pF/m)
• Nominal Capacitance Conductor-to-Other (Conductors + Shield): 22 pF/ft (72 pF/m)
• Nominal Characteristic Impedance: 100 Ohm
• Nominal Inductance: 0.213 µH/ft (0.699 µH/m)
• Nominal Velocity of Propagation: 78%
• Maximum Current: 1.8 A per conductor at 25°C Belden

Voltage Rating

• 300 V – CM
• 30 V – UL AWM 2919 Belden

Mechanical Characteristics

Temperature

• UL Temperature Rating: 80°C
• Operating Temperature: -20°C ถึง +80°C

Bend Radius

• Minimum Stationary Bend Radius: 2.8 in (71 mm)
• Minimum Installation Bend Radius: 2.8 in (71 mm)

Maximum Pull Tension

• 44 lbs (20 kg)

Cable Weight

• 33 lbs/1000 ft Belden

Environmental Suitability

• Indoor
• Indoor – Not Riser
• Indoor – Not Plenum Belden

Flammability / Reaction to Fire

• UL 1685 FT4 Loading
• IEC 60332-1-2
• CPR Euroclass: Eca Belden

Standards & Compliance

NEC / UL Compliance

• Article 800
• CM

AWM Compliance

• AWM 2919

CEC / C(UL) Compliance

• CM

European Directive Compliance

• EU CE Mark
• EU Directive 2011/65/EU – RoHS 2
• EU Directive 2012/19/EU – WEEE

UK Regulation Compliance

• UKCA Mark

APAC Compliance

• China RoHS II
• GB/T 26572-2011 Belden

Part Numbers

สีที่ Belden ระบุสำหรับ Part Number กลุ่มนี้คือ Chrome. Belden

จุดเด่นสินค้า

• สาย Communication แบบ 4 Pair 24 AWG
• รองรับ RS-232 / RS-422 / RS-423
• ตัวนำ Stranded Tinned Copper 7×32
• ฉนวน Datalene® Foam Polyethylene
• Overall Beldfoil® Shield ครอบคลุม 100%
• มี Drain Wire 24 AWG
• Characteristic Impedance 100 Ohm
• Capacitance ต่ำ เหมาะสำหรับ Data Communication
• Velocity of Propagation 78%
• รองรับแรงดัน 300 V CM
• Operating Temperature -20°C ถึง +80°C
• รองรับ Analog Signal 4–20 mA และ 0–10 V
• รองรับ Digital Control 24 V
• เหมาะสำหรับ Computer Communication และ Panel Wiring
• Euroclass Eca
• ผ่าน IEC 60332-1-2 Belden
