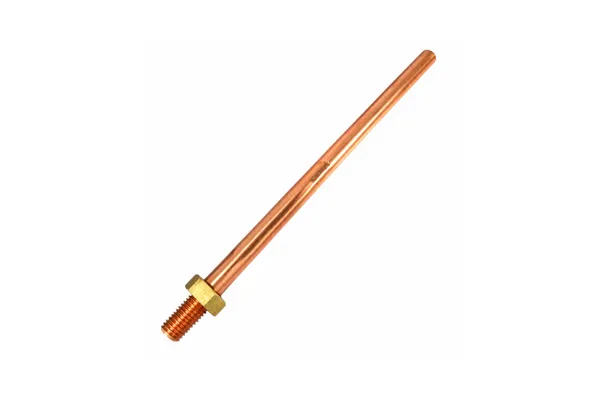

เสาล่อฟ้าทองแดง Kumwell รุ่น LTAT-58-60 Blunt End Air Terminal ขนาด 5/8 นิ้ว x 600 มม.

Kumwell LTAT-58-60 :Blunt End Air Terminal (Copper) 5/8″x600mm.

LTAT-58-60 :Blunt End Air Terminal (Copper) 5/8″x600mm.

Kumwell Blunt End Air Terminal เป็นเสาล่อฟ้าแบบปลายมน (Air-Termination Rod) สำหรับติดตั้งเป็นส่วนหนึ่งของ ระบบป้องกันฟ้าผ่าภายนอกอาคาร (External Lightning Protection System) ทำหน้าที่เป็นจุดรับหรือดักจับฟ้าผ่า และนำกระแสฟ้าผ่าต่อเข้าสู่ระบบ Down Conductor ก่อนระบายลงสู่ระบบ Grounding / Earthing ตามการออกแบบของระบบป้องกันฟ้าผ่า

ผลิตจาก Copper ตาม BS EN 13601 ซึ่งทองแดงมีคุณสมบัติด้านการนำไฟฟ้าที่ดี เหมาะสำหรับงานติดตั้งระบบ Lightning Protection ทั่วไป โดย Kumwell ระบุว่า Air Terminal ของบริษัทผ่านข้อกำหนด IEC 62561-2 สำหรับส่วนประกอบระบบป้องกันฟ้าผ่า

Shere This Product

Specification

Kumwell Blunt End Air Terminal – เสาล่อฟ้าทองแดงแบบปลายมน

Name: Kumwell LTAT-58-60 :Blunt End Air Terminal (Copper) 5/8"x600mm. - Globaltronic
SKU: LTAT-58-60

Kumwell Blunt End Air Terminal
เป็นเสาล่อฟ้าหรือ

Air-Termination Rod แบบปลายมน
สำหรับติดตั้งเป็นส่วนหนึ่งของ
External Lightning Protection System
เพื่อทำหน้าที่เป็นจุดรับกระแสฟ้าผ่า
และนำกระแสเข้าสู่ระบบ Down Conductor
ก่อนถ่ายเทลงสู่ระบบ Grounding / Earthing
ตามการออกแบบของระบบป้องกันฟ้าผ่า

ตัว Air Terminal ผลิตจาก
Copper ตามมาตรฐาน BS EN 13601
ซึ่งเป็นวัสดุที่มีคุณสมบัติการนำไฟฟ้าที่ดี
และเหมาะสำหรับงาน Lightning Protection
โดยมีรูปแบบเป็น Solid Round Air-Termination Rod
พร้อมปลายแบบ Blunt End หรือปลายมน

Kumwell Blunt End Air Terminal
มีหลายขนาดให้เลือกตามการออกแบบของระบบ
โดยมีความยาวตั้งแต่
300–1,000 mm
Rod Diameter ขนาด
15 mm และ 19 mm
พร้อม Thread Size
5/8 in และ 3/4 in
และรองรับมาตรฐาน
IEC 62561 Part 2 และ TIS 3024 Part 2

Kumwell Blunt End Air Terminal คืออะไร?

Blunt End Air Terminal
คือแท่ง Air-Termination
ที่ติดตั้งในตำแหน่งที่ได้รับการออกแบบ
ให้เป็นส่วนหนึ่งของระบบรับฟ้าผ่า
ของ External Lightning Protection System

เมื่อเกิดฟ้าผ่า Air Terminal
ทำหน้าที่เป็นจุดรับกระแสตามพื้นที่ป้องกัน
ที่ได้รับการออกแบบ
จากนั้นกระแสฟ้าผ่าจะถูกนำผ่าน
Down Conductor
ไปยัง Earth-Termination หรือ Grounding System
เพื่อกระจายกระแสลงสู่พื้นดิน

จุดเด่นของ Kumwell Blunt End Air Terminal

Air-Termination Rod สำหรับระบบ Lightning Protection
รูปแบบ Blunt End หรือปลายมน
ผลิตจาก Copper
วัสดุทองแดงตาม BS EN 13601
เป็น Solid Round Air-Termination Rod
เหมาะสำหรับ External Lightning Protection System
มีความยาวตั้งแต่ 300–1,000 mm
มี Rod Diameter ขนาด 15 mm และ 19 mm
มี Thread Size 5/8 in และ 3/4 in
สามารถเลือกขนาดให้เหมาะกับการออกแบบระบบ
รองรับการเชื่อมต่อกับฐานและอุปกรณ์ Lightning Protection
ผ่านข้อกำหนด IEC 62561 Part 2
รองรับ TIS 3024 Part 2
เหมาะสำหรับ Typical Lightning Protection Installation

ข้อมูลจำเพาะ Kumwell Blunt End Air Terminal

General Specifications

Brand	Kumwell
Product Type	Blunt End Air Terminal
Product Category	Air-Termination Rod
Application	External Lightning Protection System
Rod Type	Solid Round
Tip Type	Blunt End

Material Specifications

Material	Copper
Material Standard	BS EN 13601
Construction	Solid Round Copper Rod

Size Options

Length	300–1,000 mm
Rod Diameter	15 mm / 19 mm
Thread Size	5/8 in / 3/4 in

ขนาด Diameter, Length และ Thread
ควรเลือกให้ตรงกับรุ่น
ฐานยึด และอุปกรณ์ Lightning Protection
ที่ใช้ในแต่ละระบบ

หน้าที่ของ Air Terminal ในระบบป้องกันฟ้าผ่า

Air Terminal เป็นส่วนหนึ่งของ
Air-Termination System
ในระบบป้องกันฟ้าผ่าภายนอก
โดยติดตั้งในตำแหน่งที่กำหนด
เพื่อสร้างจุดรับกระแสฟ้าผ่า
ภายในพื้นที่ป้องกันที่ได้รับการออกแบบ

ระบบป้องกันฟ้าผ่าไม่ได้ประกอบด้วย
Air Terminal เพียงอย่างเดียว
แต่ต้องทำงานร่วมกับ
Down Conductor และ Grounding System
เพื่อสร้างเส้นทางสำหรับนำกระแสฟ้าผ่า
จากจุดรับลงสู่พื้นดินอย่างเหมาะสม

ส่วนประกอบของ External Lightning Protection System

1. Air-Termination System

Air Terminal
เป็นอุปกรณ์ในส่วน Air-Termination
ที่ติดตั้งบริเวณส่วนบนของอาคาร
หรือโครงสร้างตามตำแหน่งที่ได้รับการออกแบบ
เพื่อรับกระแสฟ้าผ่า

2. Down-Conductor System

หลังจาก Air Terminal รับกระแสฟ้าผ่า
กระแสจะถูกนำผ่าน Down Conductor
ไปยังระบบ Earth-Termination
โดยเส้นทางของตัวนำต้องได้รับการออกแบบ
ตามมาตรฐานระบบป้องกันฟ้าผ่า

3. Earth-Termination System

Grounding หรือ Earth-Termination System
ทำหน้าที่กระจายกระแสฟ้าผ่า
จาก Down Conductor ลงสู่พื้นดิน
และเป็นอีกองค์ประกอบสำคัญ
ของ External Lightning Protection System

ทำไม Kumwell Air Terminal จึงใช้ Copper?

Copper หรือทองแดง
เป็นวัสดุที่มีคุณสมบัติด้านการนำไฟฟ้าที่ดี
จึงถูกนำมาใช้ในงาน
Lightning Protection และ Grounding
หลายประเภท

Kumwell Blunt End Air Terminal
ผลิตจาก Copper ตาม
BS EN 13601
และออกแบบเป็นแท่งกลมตัน
สำหรับใช้เป็น Air-Termination Rod
ในระบบป้องกันฟ้าผ่า

Blunt End Air Terminal แบบปลายมน

ผลิตภัณฑ์รุ่นนี้ใช้รูปแบบ
Blunt End
หรือปลายมน
แตกต่างจาก Air Terminal
ที่ออกแบบเป็นปลายแหลม

ตัวแท่งมีรูปทรง Solid Round
และมีหลายขนาดให้เลือก
เพื่อให้วิศวกรหรือผู้ออกแบบระบบ
สามารถเลือก Air Terminal
ให้เหมาะกับตำแหน่งติดตั้ง
ฐานยึด และพื้นที่ป้องกันที่ต้องการ

ขนาด Blunt End Air Terminal

ความยาว 300–1,000 mm

Kumwell Blunt End Air Terminal
มีความยาวหลายขนาด
ตั้งแต่ประมาณ
300 mm ถึง 1,000 mm
เพื่อรองรับการติดตั้ง
ในตำแหน่งและโครงสร้างที่แตกต่างกัน

Rod Diameter 15 mm และ 19 mm

ตัว Air-Termination Rod
มี Diameter ให้เลือก
15 mm และ 19 mm
โดยควรเลือกขนาดให้สอดคล้อง
กับระบบ Lightning Protection
และอุปกรณ์ประกอบที่นำมาใช้งาน

Thread Size 5/8 in และ 3/4 in

บริเวณส่วนเชื่อมต่อมีตัวเลือก
Thread Size
5/8 in และ 3/4 in
สำหรับเชื่อมต่อกับฐาน
หรืออุปกรณ์ Lightning Protection
ที่รองรับขนาดเกลียวเดียวกัน

การใช้งานที่เหมาะสม

External Lightning Protection System
Air-Termination System
Conventional Lightning Protection System
Building Lightning Protection
Factory Lightning Protection
Industrial Building
Commercial Building
Electrical Substation
Telecommunication Infrastructure
งานระบบป้องกันฟ้าผ่าอาคาร
งานระบบป้องกันฟ้าผ่าโรงงาน
งานติดตั้ง Air Terminal บนหลังคา
งาน Lightning Protection ทั่วไป

การเลือกตำแหน่งติดตั้ง Air Terminal

ตำแหน่ง จำนวน และความสูงของ
Air Terminal
ไม่ควรกำหนดจากขนาดของแท่งเพียงอย่างเดียว
แต่ต้องพิจารณาตาม
การออกแบบ Lightning Protection System
ของแต่ละโครงการ

พื้นที่ป้องกันควรได้รับการคำนวณ
ด้วยวิธีที่เหมาะสมตามมาตรฐาน
เช่น Protection Angle Method,
Rolling Sphere Method
หรือ Mesh Method
ตามลักษณะของโครงสร้าง
และระดับการป้องกันที่กำหนด

การเชื่อมต่อกับ Down Conductor

Air Terminal ต้องได้รับการเชื่อมต่อ
เข้าสู่ระบบ Down Conductor
เพื่อสร้างเส้นทางนำกระแสฟ้าผ่า
จากบริเวณ Air-Termination
ลงไปยัง Grounding System

อุปกรณ์ Connector,
Clamp, Base และ Conductor
ที่ใช้ร่วมกัน
ควรเลือกให้เหมาะกับวัสดุ
ขนาดของ Air Terminal
และข้อกำหนดของระบบ
เพื่อให้การเชื่อมต่อทางไฟฟ้า
และทางกลมีความเหมาะสม

Standards & Certification

IEC 62561 Part 2

Standard	IEC 62561 Part 2
Application	Requirements for Conductors and Earth Electrodes used in Lightning Protection Systems

IEC 62561-2
ครอบคลุมข้อกำหนดและการทดสอบ
สำหรับ Metallic Conductors
ที่เป็นส่วนหนึ่งของ
Air-Termination และ Down-Conductor Systems
รวมถึง Earth Electrodes
ใน Earth-Termination System

TIS 3024 Part 2

Thai Industrial Standard	TIS 3024 Part 2
Certified Mark	TIS

Material Standard

Material	Copper
Material Standard	BS EN 13601

Kumwell Blunt End Air Terminal เหมาะกับใคร?

ผลิตภัณฑ์เหมาะสำหรับ
วิศวกรไฟฟ้า ผู้รับเหมาระบบไฟฟ้า
ผู้รับเหมาระบบป้องกันฟ้าผ่า
System Integrator
และผู้ดูแลงานอาคารหรือโรงงาน
ที่ต้องการอุปกรณ์ Air-Termination
สำหรับระบบ Lightning Protection

เนื่องจากมีหลายขนาด
ทั้ง Diameter, Length และ Thread Size
จึงสามารถเลือกให้เหมาะกับ
Typical Installation
และข้อกำหนดของแต่ละโครงการได้

สรุป Kumwell Blunt End Air Terminal

Brand: Kumwell
Product Type: Blunt End Air Terminal
Category: Air-Termination Rod
Application: External Lightning Protection System
Material: Copper
Material Standard: BS EN 13601
Construction: Solid Round Rod
Tip: Blunt End / ปลายมน
Length: 300–1,000 mm
Rod Diameter: 15 mm / 19 mm
Thread Size: 5/8 in / 3/4 in
Standard: IEC 62561 Part 2
Thai Standard: TIS 3024 Part 2
Suitable For: Air-Termination, Lightning Protection, Building และ Industrial Applications
