Kumwell GYATB : Aluminium Test Box ,Copper To copper Conducto
Kumwell Grounding Test Box – กล่องทดสอบระบบกราวด์
รายละเอียดสินค้า
Kumwell Grounding Test Box เป็นกล่องสำหรับใช้เป็นจุด ตรวจสอบและทดสอบระบบสายดิน (Grounding System) ช่วยให้สามารถเข้าถึงจุดเชื่อมต่อของระบบกราวด์เพื่อทำการตรวจสอบ วัดค่า หรือบำรุงรักษาระบบได้สะดวก
มีให้เลือกทั้งแบบ Aluminium Enclosure และ ABS Enclosure พร้อมรุ่นสำหรับการเชื่อมต่อแบบ Copper-Copper และ Aluminium-Copper เหมาะสำหรับงาน Grounding และ Earthing ในอาคาร โรงงานอุตสาหกรรม และระบบไฟฟ้าต่าง ๆ
ผ่านการทดสอบตามมาตรฐาน IEC 62561-1
Shere This Product
Specification
Kumwell Grounding Test Box GYATB / GYATB-AC – กล่องทดสอบระบบกราวด์
Kumwell Grounding Test Box
เป็นกล่องสำหรับใช้เป็นจุด
ตรวจสอบและทดสอบระบบ Grounding / Earthing
ช่วยให้สามารถเข้าถึงจุดเชื่อมต่อของระบบสายดิน
เพื่อทำการตรวจสอบ วัดค่า
Disconnect จุดเชื่อมต่อเพื่อทดสอบ
และบำรุงรักษาระบบได้สะดวก
กล่องทดสอบระบบกราวด์ของ Kumwell
มีตัวเลือกสำหรับการเชื่อมต่อหลายรูปแบบ
รวมถึงรุ่น GYATB
สำหรับ Copper-Copper
และรุ่น GYATB-AC
สำหรับ Aluminium-Copper
เพื่อให้สามารถเลือกใช้งานให้เหมาะกับชนิดตัวนำ
และระบบ Grounding ของแต่ละโครงการ
ตัวกล่องแบบ Aluminium ใช้
Cast Aluminium Alloy
พร้อม Bolt แบบ Stainless Steel
รองรับ Cable Lug ขนาด 50–120 sq.mm
และผ่านการทดสอบตาม
IEC 62561-1
เหมาะสำหรับระบบ Grounding และ Earthing
ในอาคาร โรงงานอุตสาหกรรม
และงานระบบไฟฟ้าหลายประเภท
Kumwell Grounding Test Box คืออะไร?
Grounding Test Box
หรือกล่องทดสอบระบบกราวด์
เป็นอุปกรณ์ที่ติดตั้งไว้บริเวณจุดเชื่อมต่อของระบบ Grounding
เพื่อให้สามารถเข้าถึง Terminal
และ Disconnecting Link
ได้โดยไม่จำเป็นต้องรื้อระบบสายดิน
เมื่อต้องการตรวจสอบหรือทดสอบ
การมี Test Box
ช่วยให้ช่างและวิศวกรสามารถแยกจุดเชื่อมต่อ
ตรวจสอบสภาพ Terminal
และดำเนินการทดสอบระบบ Earthing
ได้สะดวกขึ้นระหว่างการตรวจสอบ
และบำรุงรักษาระบบ
จุดเด่นของ Kumwell Grounding Test Box
- ออกแบบสำหรับ Inspection & Testing Point ของระบบ Grounding
- ใช้เป็นจุดตรวจสอบระบบ Earthing
- ช่วยให้เข้าถึงจุดต่อสายดินได้สะดวก
- รองรับการ Disconnect จุดต่อเพื่อทดสอบระบบ
- มีรุ่นสำหรับ Copper-Copper Connection
- มีรุ่นสำหรับ Aluminium-Copper Connection
- รุ่น Aluminium Enclosure ใช้ Cast Aluminium Alloy
- ใช้ Bolt แบบ Stainless Steel
- รองรับ Cable Lug ขนาด 50–120 sq.mm
- มีตัวเลือก ABS Enclosure
- ABS Enclosure รองรับระดับการป้องกัน IP66 ตามรุ่นที่กำหนด
- ผ่านการทดสอบตาม IEC 62561-1
- เหมาะสำหรับงานอาคารและโรงงานอุตสาหกรรม
- เหมาะสำหรับระบบ Grounding / Earthing
รุ่น Kumwell Grounding Test Box

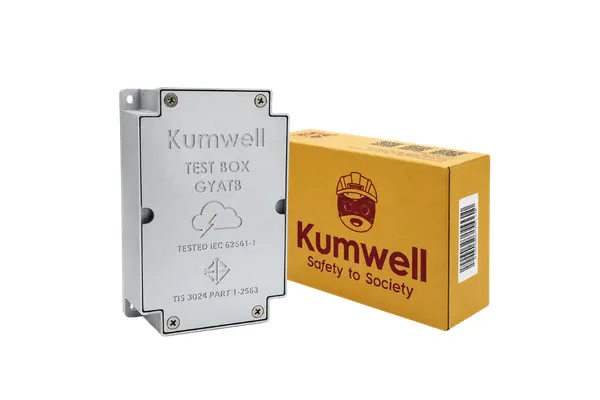

GYATB – Copper to Copper
Kumwell GYATB
เป็น Grounding Test Box
สำหรับระบบที่ต้องการเชื่อมต่อ
Copper Conductor กับ Copper Terminal
| Model | GYATB |
|---|---|
| Application | Copper-Copper Connection |
| Terminal | Copper Alloy |
| Disconnecting | Copper |
GYATB-AC – Aluminium to Copper
Kumwell GYATB-AC
ออกแบบสำหรับระบบ Grounding
ที่มีการเชื่อมต่อระหว่าง
Aluminium และ Copper
โดยใช้วัสดุ Terminal
ให้เหมาะสมกับการเชื่อมต่อของตัวนำต่างชนิด
| Model | GYATB-AC |
|---|---|
| Application | Aluminium-Copper Connection |
| Terminal | Aluminium / Copper Alloy |
| Disconnecting | Stainless Steel |
Material Specifications
Aluminium Enclosure
| Box Material | Cast Aluminium Alloy |
|---|---|
| Bolt Material | Stainless Steel |
Terminal & Disconnecting – GYATB
| Terminal Material | Copper Alloy |
|---|---|
| Disconnecting Material | Copper |
Terminal & Disconnecting – GYATB-AC
| Terminal Material | Aluminium / Copper Alloy |
|---|---|
| Disconnecting Material | Stainless Steel |
รองรับ Cable Lug ขนาด 50–120 sq.mm
Kumwell Grounding Test Box
รองรับ Cable Lug ขนาด
50–120 sq.mm
จึงเหมาะสำหรับระบบ Grounding
ที่ใช้สายตัวนำหลายขนาดภายในงานอาคาร
โรงงาน และระบบไฟฟ้าอุตสาหกรรม
ก่อนการติดตั้งควรตรวจสอบขนาดสาย
Cable Lug และรูปแบบ Terminal
ให้ตรงกับรุ่น Grounding Test Box
ที่เลือกใช้งาน
Grounding Test Box ใช้ทำอะไร?
หน้าที่สำคัญของ Grounding Test Box
คือการสร้างจุดที่สามารถเข้าถึงระบบ Grounding
สำหรับงาน Inspection, Testing
และ Maintenance
ตัว Test Box ช่วยให้สามารถ
Disconnect จุดเชื่อมต่อบางส่วนของระบบ
เพื่อทำการตรวจสอบหรือทดสอบ
โดยไม่ต้องรื้อโครงสร้างของระบบ Grounding ทั้งหมด
การใช้งานที่เหมาะสม
- Grounding System
- Earthing System
- Grounding Inspection Point
- Grounding Testing Point
- Ground Resistance Testing
- Grounding Conductor Connection
- Electrical Grounding System
- Lightning Protection Grounding
- Building Grounding System
- Industrial Grounding System
- Factory Earthing System
- ระบบสายดินอาคาร
- ระบบสายดินโรงงาน
- งานตรวจสอบและบำรุงรักษาระบบกราวด์
รองรับการ Disconnect เพื่อทดสอบระบบ Grounding
หนึ่งในจุดสำคัญของ
Kumwell Grounding Test Box
คือการมี Disconnecting Point
สำหรับแยกจุดเชื่อมต่อของระบบ
เมื่อต้องการดำเนินการตรวจสอบ
หรือทดสอบระบบสายดิน
การออกแบบลักษณะนี้ช่วยให้
การตรวจสอบและบำรุงรักษาระบบ Grounding
ทำได้เป็นระบบ
และเข้าถึงจุดเชื่อมต่อได้สะดวกกว่าการติดตั้ง
Terminal ไว้ในตำแหน่งที่ไม่สามารถเปิดตรวจสอบได้
Copper-Copper และ Aluminium-Copper ต่างกันอย่างไร?
Copper-Copper Connection
สำหรับระบบที่ใช้ Copper Conductor
เชื่อมต่อกับ Copper
สามารถเลือกใช้รุ่น
GYATB
ซึ่งใช้ Copper Alloy Terminal
และ Copper Disconnecting
Aluminium-Copper Connection
สำหรับระบบที่มีการเชื่อมต่อ
ระหว่าง Aluminium และ Copper
สามารถเลือกใช้
GYATB-AC
ซึ่งออกแบบ Terminal
สำหรับ Aluminium / Copper Alloy
และใช้ Stainless Steel
ในส่วน Disconnecting
ตัวเลือก Aluminium Enclosure และ ABS Enclosure
Kumwell Grounding Test Box
มีตัวเลือกของ Enclosure
สำหรับการใช้งานที่แตกต่างกัน
ทั้งแบบ Aluminium
และแบบ ABS
Aluminium Enclosure
รุ่น Aluminium Enclosure
ผลิตจาก Cast Aluminium Alloy
และใช้ Stainless Steel Bolt
เหมาะสำหรับงานระบบไฟฟ้า
และ Grounding ที่ต้องการ Enclosure
ที่มีโครงสร้างแข็งแรง
ABS Enclosure
Grounding Test Box แบบ ABS Enclosure
เป็นอีกตัวเลือกสำหรับงานติดตั้งระบบ Grounding
โดยรุ่น ABS ที่กำหนด
มีระดับการป้องกัน
IP66
เพื่อช่วยป้องกันฝุ่นและน้ำ
ตาม Rating ของผลิตภัณฑ์
มาตรฐาน IEC 62561-1
Kumwell Grounding Test Box
ผ่านการทดสอบตาม
IEC 62561-1
ซึ่งเกี่ยวข้องกับข้อกำหนดของ
Connection Components
ที่ใช้ในระบบป้องกันฟ้าผ่า
และระบบ Grounding
| Test Standard | IEC 62561-1 |
|---|---|
| Product Application | Grounding / Earthing Connection & Testing Point |
เหมาะสำหรับงานอาคารและโรงงานอุตสาหกรรม
Building Grounding System
Grounding Test Box
สามารถใช้เป็นจุด Inspection
ของระบบสายดินในอาคาร
เพื่อช่วยให้สามารถตรวจสอบ
Terminal และ Connection
ในระหว่างการบำรุงรักษาระบบได้
Industrial Grounding System
ในโรงงานอุตสาหกรรม
ที่มีระบบไฟฟ้า เครื่องจักร
และระบบ Grounding หลายจุด
การติดตั้ง Test Box
ช่วยจัดตำแหน่ง Inspection Point
ให้ชัดเจนและสามารถเข้าถึงได้ง่าย
Lightning Protection System
Grounding Test Box
สามารถนำไปใช้เป็นส่วนหนึ่งของระบบ
Grounding สำหรับ Lightning Protection
เพื่อจัดเตรียมจุดสำหรับ
Inspection, Testing และ Maintenance
ของระบบต่อลงดิน
ทำไมระบบ Grounding ควรมี Test Box?
ระบบ Grounding
ควรสามารถตรวจสอบและบำรุงรักษาได้
ตลอดอายุการใช้งานของระบบ
ไม่ใช่เพียงติดตั้งแล้วปิดจุดเชื่อมต่อทั้งหมด
การใช้ Grounding Test Box
ช่วยให้สามารถกลับเข้าถึงจุด Terminal
และ Disconnecting Link
สำหรับตรวจสอบสภาพของระบบ
และดำเนินการทดสอบได้สะดวก
โดยไม่ต้องรื้อระบบสายดินที่ติดตั้งไว้
สรุป Kumwell Grounding Test Box
- Brand: Kumwell
- Product: Grounding Test Box
- Models: GYATB / GYATB-AC
- Application: Grounding Inspection & Testing Point
- GYATB Connection: Copper-Copper
- GYATB Terminal: Copper Alloy
- GYATB Disconnecting: Copper
- GYATB-AC Connection: Aluminium-Copper
- GYATB-AC Terminal: Aluminium / Copper Alloy
- GYATB-AC Disconnecting: Stainless Steel
- Aluminium Box Material: Cast Aluminium Alloy
- Bolt: Stainless Steel
- Cable Lug Size: 50–120 sq.mm
- Enclosure Options: Aluminium / ABS
- ABS Protection: IP66 ตามรุ่นที่กำหนด
- Test Standard: IEC 62561-1
- Suitable For: อาคาร โรงงานอุตสาหกรรม ระบบไฟฟ้า และระบบ Grounding / Earthing
