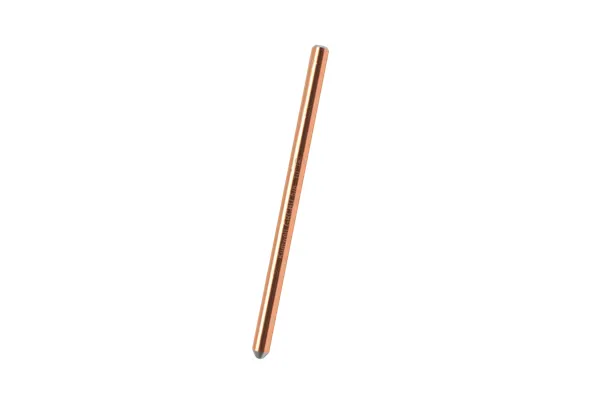

Kumwell GRCBU 5810 Copper-Bonded Ground Rod 5/8″ x 10 ft – 254 Micron

Kumwell GRCBU 5810
เป็นหลักดินแบบ
Copper-Bonded Ground Rod
สำหรับระบบ Grounding / Earthing
ผลิตด้วยกระบวนการ Molecular Bonding
โดยยึดชั้นทองแดงบริสุทธิ์เข้ากับแกน
Low Carbon High Tensile Steel
เพื่อให้ได้ทั้งคุณสมบัติการนำไฟฟ้าของทองแดง
และความแข็งแรงทางกลจากแกนเหล็ก

หลักดินรุ่นนี้มีขนาด Nominal
5/8 นิ้ว
Actual Diameter ประมาณ
14.2 mm
และความยาว
10 ft หรือประมาณ 3 เมตร
เหมาะสำหรับระบบสายดิน
ระบบไฟฟ้าอาคาร โรงงานอุตสาหกรรม
และระบบป้องกันฟ้าผ่า

ชั้น Copper Bond มีความหนาประมาณ
0.254 mm หรือ 254 micron
ผลิตจาก Electrolytic Copper
ที่มีความบริสุทธิ์มากกว่า 99.9%
พร้อมผ่านการทดสอบตาม
IEC 62561 Part 2 และ UL 467

Kumwell GRCBU 5810 คืออะไร?

Kumwell GRCBU 5810
เป็น Copper-Bonded Ground Rod
หรือหลักดินเหล็กเคลือบทองแดง
สำหรับติดตั้งเป็น Grounding Electrode
เพื่อช่วยกระจายกระแสไฟฟ้าลงสู่พื้นดิน
ตามการออกแบบของระบบ Grounding

โครงสร้างหลักประกอบด้วย
High Tensile Steel Core
เคลือบด้วย Pure Electrolytic Copper
ผ่านกระบวนการ Molecular Bonding
ทำให้ชั้นทองแดงยึดติดกับแกนเหล็ก
อย่างแข็งแรง

จุดเด่นของ Kumwell GRCBU 5810

• Copper-Bonded Ground Rod สำหรับระบบ Grounding
• รุ่น GRCBU 5810 Standard Type
• UL-Listed Series
• Nominal Diameter 5/8 in
• Actual Diameter ประมาณ 14.2 mm
• ความยาว 10 ft หรือประมาณ 3 เมตร
• น้ำหนักประมาณ 3.80 kg
• Copper Bonding Thickness 254 micron
• Copper Purity มากกว่า 99.9%
• ใช้แกน High Tensile Strength Steel
• ผลิตด้วย Molecular Bonding Process
• เหมาะสำหรับ Grounding / Earthing System
• เหมาะสำหรับ Lightning Protection Grounding
• ผ่านการทดสอบ IEC 62561 Part 2
• ผ่านมาตรฐาน UL 467

Specifications ของ Kumwell GRCBU 5810

General Specifications

Ground Rod Dimensions

Material Specifications

Copper Bonding หนา 254 Micron

Kumwell GRCBU 5810
ใช้ชั้น Copper Bonding
ความหนาประมาณ
0.254 mm หรือ 254 micron
เคลือบอยู่บนแกน High Tensile Steel

Copper-Bonded Construction
ช่วยรวมคุณสมบัติของทองแดง
ในด้านการนำไฟฟ้า
เข้ากับความแข็งแรงทางกลของแกนเหล็ก
จึงเหมาะสำหรับการใช้งาน
เป็น Grounding Electrode
ในระบบสายดิน

Pure Electrolytic Copper มากกว่า 99.9%

ชั้นทองแดงของ Ground Rod
ผลิตจาก
Pure Electrolytic Copper
ที่มีความบริสุทธิ์มากกว่า 99.9%

ทองแดงมีคุณสมบัติการนำไฟฟ้าที่ดี
และถูกนำมาใช้อย่างแพร่หลาย
ในระบบ Grounding,
Earthing และ Lightning Protection

High Tensile Steel Core

ภายใน Copper-Bonded Ground Rod
เป็นแกน
Low Carbon High Tensile Steel
ซึ่งช่วยเพิ่มความแข็งแรงทางกล
ให้กับ Ground Rod

โครงสร้างแบบ Steel Core
ช่วยให้แท่ง Ground Rod
สามารถรองรับแรงที่เกิดขึ้น
ระหว่างกระบวนการติดตั้ง
ได้ดีกว่าการใช้วัสดุทองแดงล้วน
ในหลายรูปแบบการติดตั้ง

Molecular Bonding คืออะไร?

Molecular Bonding
เป็นกระบวนการยึดชั้น
Electrolytic Copper
เข้ากับ Steel Core
เพื่อสร้างโครงสร้าง
Copper-Bonded Steel

ผลลัพธ์คือ Ground Rod
ที่มีผิวภายนอกเป็น Copper
ในขณะที่ภายในยังคงใช้
High Tensile Steel
เพื่อเพิ่มความแข็งแรง
ของตัวแท่ง

การใช้งานที่เหมาะสม

• Grounding System
• Earthing System
• Grounding Electrode
• Electrical Grounding System
• Lightning Protection System
• Building Grounding
• Industrial Grounding
• Factory Grounding
• Electrical Substation
• Telecommunication Grounding
• Data Center Grounding
• ระบบสายดินอาคาร
• ระบบสายดินโรงงาน
• ระบบป้องกันฟ้าผ่า
• งานระบบไฟฟ้าและ Grounding Infrastructure

Ground Rod ทำหน้าที่อะไร?

Ground Rod
ทำหน้าที่เป็น Grounding Electrode
สำหรับสร้างการเชื่อมต่อ
ระหว่างระบบ Grounding
กับพื้นดิน

เมื่อระบบได้รับการออกแบบ
และติดตั้งอย่างถูกต้อง
Grounding Electrode
จะเป็นส่วนหนึ่งของเส้นทาง
สำหรับกระจายกระแสไฟฟ้า
ลงสู่พื้นดิน
ตามวัตถุประสงค์ของระบบสายดิน

Ground Rod กับระบบป้องกันฟ้าผ่า

ในระบบ
External Lightning Protection
Ground Rod สามารถเป็นส่วนหนึ่งของ
Earth-Termination System
สำหรับรับกระแสจาก Down Conductor
และกระจายกระแสลงสู่พื้นดิน

จำนวน ตำแหน่ง และรูปแบบการติดตั้ง
Ground Rod
ควรได้รับการออกแบบ
ตามมาตรฐานระบบป้องกันฟ้าผ่า
และค่าความต้านทานดิน
ของแต่ละพื้นที่

Standards & Certification

IEC 62561 Part 2

UL 467

5/8 นิ้ว x 10 ฟุต หมายถึงอะไร?

รหัสรุ่น
GRCBU 5810
ใช้กับ Ground Rod
ที่มี Nominal Diameter
5/8 นิ้ว
และมีความยาว
10 ฟุต

สำหรับรุ่นนี้
Actual Diameter ตามข้อมูลผลิตภัณฑ์
อยู่ที่ประมาณ
14.2 mm
และมีความยาวประมาณ
3 เมตร

Standard Type ต่างจาก Threaded Type อย่างไร?

GRCBU 5810
เป็น Ground Rod แบบ
Standard Type
ซึ่งเป็นแท่งหลักดินมาตรฐาน
และไม่ได้ใช้รหัสของรุ่น Threaded

หากต้องการ Ground Rod
ที่สามารถต่อความยาวด้วย Coupling
ควรเลือกรุ่น Threaded Type
ที่ออกแบบสำหรับการต่อ Ground Rod
โดยเฉพาะ

สรุป Kumwell GRCBU 5810

• Brand: Kumwell
• Model: GRCBU 5810
• Product Type: Copper-Bonded Ground Rod
• Series: Standard Type
• Certification: UL Listed
• Nominal Diameter: 5/8 in
• Actual Diameter: 14.2 mm
• Length: 10 ft (ประมาณ 3.0 m)
• Weight: 3.80 kg
• Core: Low Carbon High Tensile Steel
• Bonding: Pure Electrolytic Copper
• Copper Purity: มากกว่า 99.9%
• Copper Thickness: 0.254 mm (254 micron)
• Bonding Process: Molecular Bonding
• Standard: IEC 62561 Part 2
• Standard: UL 467
• Applications: Grounding, Earthing และ Lightning Protection Systems
