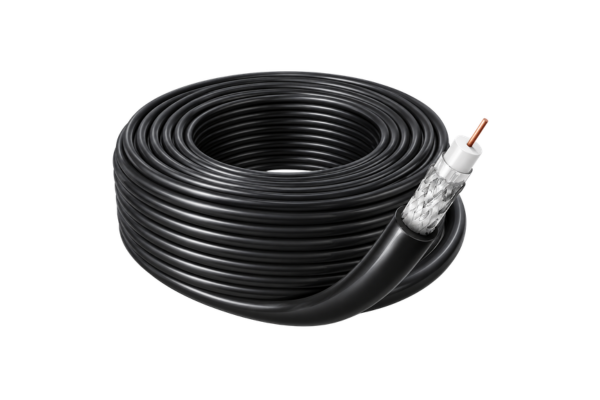

Belden 1525A 0101000

Belden 1525A 0101000

Broadband Coax, Series 11, 14 AWG Solid BCCS, Foil + 60% AL Braid, PE Jkt, Waterblocked
Broadband Coax, Series 11, 14 AWG Solid BCCS, Foil + 60% AL Braid, PE Jkt, Waterblocked

ขอใบเสนอราคา

Shere This Product

Specification

Belden 1525A 0101000 Series 11 75 Ohm Coaxial Cable 14 AWG Outdoor Waterblocked

Belden 1525A 0101000
เป็นสาย Series 11 75 Ohm Coaxial Cable
สำหรับงาน Broadband, Cable Television (CATV),
RF Drop Cable และระบบเสาอากาศ Over-The-Air (OTA)
ออกแบบสำหรับงานส่งสัญญาณ RF
และงาน Communication ภายนอกอาคาร

สายใช้ตัวนำแกนเดี่ยวขนาด
14 AWG Solid BCCS – Bare Copper Covered Steel
พร้อมฉนวน Foam Polyethylene
และระบบ Shield หลายชั้น
ประกอบด้วย Duobond® II Tri-Laminate Shield
ครอบคลุม 100%
ร่วมกับ Aluminum Braid ที่มี Coverage 60%
เพื่อช่วยป้องกันสัญญาณรบกวน
และรักษาคุณภาพของสัญญาณ RF

ภายในสายมี Waterblocking Grease
และใช้เปลือกภายนอกแบบ PE – Polyethylene
เหมาะสำหรับงาน Outdoor,
พื้นที่ที่มีความชื้นหรือน้ำ,
งาน Burial และงานเดินสายอากาศ
เมื่อมี Messenger Wire รองรับ

Belden 1525A คือสายอะไร?

Belden 1525A
เป็นสาย Coaxial Cable ในกลุ่ม Series 11
ที่มีค่า Nominal Characteristic Impedance
75 Ohm
ออกแบบสำหรับระบบ Broadband,
CATV, RF Drop Cable และ OTA Antenna

ตัวสายมีเส้นผ่านศูนย์กลางประมาณ
9.98 mm
ใช้แกนตัวนำ Solid BCCS ขนาด 14 AWG
พร้อมระบบ Shield แบบ Foil และ Aluminum Braid
รวมถึง Waterblocking ภายในสาย
จึงเหมาะสำหรับงานติดตั้งภายนอกอาคาร
และพื้นที่ที่มีโอกาสสัมผัสความชื้นหรือน้ำ

จุดเด่นของ Belden 1525A Series 11 Coaxial Cable

  • สาย Coaxial Series 11 สำหรับงาน Broadband และ CATV
  • Nominal Characteristic Impedance 75 Ohm
  • ตัวนำ Solid ขนาด 14 AWG
  • ใช้แกน BCCS – Bare Copper Covered Steel
  • Duobond® II Tri-Laminate Shield Coverage 100%
  • Aluminum Braid Shield Coverage 60%
  • มี Waterblocking Grease ภายในสาย
  • Outer Jacket แบบ PE – Polyethylene
  • รองรับความถี่ 5–1000 MHz
  • Minimum Structural Return Loss 20 dB
  • Nominal Velocity of Propagation 83%
  • รองรับแรงดันไฟฟ้า 300 V
  • Operating Temperature -55°C ถึง +80°C
  • รองรับ Outdoor และ Outdoor Water Exposure
  • UV Resistant
  • รองรับ Burial Applications
  • รองรับ Aerial Installation เมื่อมี Messenger Wire รองรับ
  • ผ่านมาตรฐาน ANSI/SCTE 74

Belden 1525A เหมาะกับงานอะไร?

ด้วยโครงสร้างแบบ Series 11,
Characteristic Impedance 75 Ohm
และระบบ Shield หลายชั้น
Belden 1525A เหมาะสำหรับระบบส่งสัญญาณ RF
และ Communication หลายประเภท ได้แก่

  • Broadband Network
  • Cable Television (CATV)
  • RF Drop Cable
  • Over-The-Air (OTA) Antennas
  • RF Signal Transmission
  • Outdoor Communication Systems
  • งานระบบโทรทัศน์และเสาอากาศ
  • งานเดินสาย Coaxial ภายนอกอาคาร
  • พื้นที่ที่มีความชื้นหรือน้ำ
  • Burial Applications
  • Aerial Installation เมื่อมี Messenger Wire รองรับ

Construction Details ของ Belden 1525A

Series Type

Series 11

Conductor

Conductor Size 14 AWG
Conductor Type Solid
Nominal Conductor Diameter 0.064 in
Conductor Material BCCS – Bare Copper Covered Steel

Insulation

Insulation Material PE – Polyethylene (Foam)
Nominal Insulation Diameter 0.280 in (7.11 mm)
Color Code White

ระบบ Shield ของ Belden 1525A

Belden 1525A ใช้ระบบ Shield หลายชั้น
เพื่อช่วยลดผลกระทบจากสัญญาณรบกวน
และรักษาคุณภาพของสัญญาณ RF
ในระบบ Broadband และ CATV

Shield Layer 1 – Duobond® II

Shield Type Tape
Material Tri-Laminate (Aluminum + Polyester + Aluminum)
Material Trade Name Duobond® II
Shield Coverage 100%

Shield Layer 2 – Aluminum Braid

Shield Type Braid
Material Aluminum
Shield Coverage 60%

Waterblocking

Waterblocking Material Grease

PE Outer Jacket สำหรับงาน Outdoor

เปลือกภายนอกของ
Belden 1525A Coaxial Cable
ผลิตจาก PE – Polyethylene
มี Nominal Outside Diameter ประมาณ
9.98 mm
และออกแบบสำหรับการใช้งานภายนอกอาคาร

เมื่อทำงานร่วมกับ Waterblocking ภายในสาย
ทำให้สายเหมาะสำหรับพื้นที่ที่มีความชื้น
การสัมผัสน้ำ งาน Burial
และระบบ Communication กลางแจ้ง

Outer Jacket Specifications

Jacket Material PE – Polyethylene
Nominal Outside Diameter 0.393 in (9.98 mm)

Overall Cable Diameter

Nominal Overall Diameter 0.393 in (9.98 mm)

Electrical Characteristics

Characteristic Impedance

Nominal Characteristic Impedance 75 Ohm

Return Loss

Frequency Range 5–1000 MHz
Minimum Structural Return Loss 20 dB

Attenuation ของ Belden 1525A

ค่าการลดทอนสัญญาณหรือ Attenuation
ของสาย Belden 1525A
จะแตกต่างกันตามความถี่ที่ใช้งาน
โดยมีค่าตามตารางดังต่อไปนี้

Frequency Maximum Attenuation
5 MHz 0.38 dB/100 ft
55 MHz 0.96 dB/100 ft
211 MHz 1.90 dB/100 ft
250 MHz 2.05 dB/100 ft
270 MHz 2.13 dB/100 ft
300 MHz 2.25 dB/100 ft
330 MHz 2.35 dB/100 ft
350 MHz 2.42 dB/100 ft
400 MHz 2.47 dB/100 ft
450 MHz 2.75 dB/100 ft
500 MHz 2.90 dB/100 ft
550 MHz 3.04 dB/100 ft
600 MHz 3.18 dB/100 ft
750 MHz 3.65 dB/100 ft
870 MHz 3.84 dB/100 ft
1000 MHz 4.35 dB/100 ft

Other Electrical Specifications

Nominal Conductor DCR 12 Ohm/1000 ft
Nominal Outer Shield DCR 4.1 Ohm/1000 ft (13 Ohm/km)
Nominal Capacitance Conductor-to-Shield 16.3 pF/ft (53.5 pF/m)
Nominal Characteristic Impedance 75 Ohm
Nominal Velocity of Propagation 83%

รองรับความถี่ 5–1000 MHz

Belden 1525A Series 11 Coaxial Cable
มีข้อมูล Structural Return Loss
ในช่วงความถี่ตั้งแต่
5–1000 MHz
โดยมี Minimum Structural Return Loss 20 dB

จึงเหมาะสำหรับการนำไปใช้งานในระบบ
Broadband, CATV, RF Drop Cable
และ OTA Antenna
ตามข้อกำหนดของระบบและอุปกรณ์ที่ติดตั้ง

Voltage Rating

Voltage Rating 300 V

Mechanical Characteristics

Temperature

Operating Temperature -55°C ถึง +80°C

Bend Radius

Minimum Installation Bend Radius 4.5 in (110 mm)

Maximum Pull Tension

Maximum Pull Tension 199 lbs (90.3 kg)

Cable Weight

Bulk Cable Weight 44 lbs/1000 ft
Bulk Cable Weight 65 kg/km

เหมาะสำหรับงาน Outdoor และพื้นที่มีความชื้น

Belden 1525A ถูกออกแบบสำหรับงาน Outdoor
และพื้นที่ที่มีโอกาสสัมผัสน้ำหรือความชื้น
โดยใช้ PE Jacket
ร่วมกับ Waterblocking Grease ภายในสาย

  • Outdoor
  • Outdoor – Water Exposure
  • UV Resistance
  • Burial
  • Aerial Installation เมื่อรองรับด้วย Messenger Wire
  • พื้นที่ที่มีความชื้นและน้ำ
  • งานระบบ Communication กลางแจ้ง

Waterblocked Coaxial Cable ช่วยอะไร?

สำหรับสาย Coaxial ที่ติดตั้งภายนอกอาคาร
ความชื้นและน้ำเป็นหนึ่งในปัจจัยที่ต้องพิจารณา
เนื่องจากสภาพแวดล้อมดังกล่าวอาจส่งผลต่อระบบสาย
และการส่งสัญญาณในระยะยาว

Belden 1525A
จึงมี Waterblocking Grease ภายในโครงสร้างสาย
ร่วมกับ PE Outer Jacket
เพื่อเพิ่มความเหมาะสมสำหรับการติดตั้ง
ในพื้นที่ Outdoor และพื้นที่ที่มีโอกาสสัมผัสน้ำ

Belden 1525A สำหรับ Broadband และ CATV

Broadband Network

โครงสร้าง Series 11 และ Characteristic Impedance 75 Ohm
ทำให้ Belden 1525A
เหมาะสำหรับงาน Broadband Network
ที่ต้องการสาย Coaxial สำหรับการส่งสัญญาณ RF

Cable Television – CATV

Belden 1525A สามารถนำไปใช้กับระบบ
Cable Television หรือ CATV
รวมถึง RF Drop Cable
โดยมีระบบ Shield แบบ Duobond® II 100%
และ Aluminum Braid 60%
เพื่อช่วยลดผลกระทบจากสัญญาณรบกวนภายนอก

Over-The-Air – OTA Antenna

สายยังเหมาะสำหรับระบบเสาอากาศ
Over-The-Air หรือ OTA
ที่ใช้สาย Coaxial 75 Ohm
ในการส่งสัญญาณ RF ระหว่างอุปกรณ์
ตามข้อกำหนดของระบบที่ติดตั้ง

Standards & Compliance

Environmental / Sustainability

  • CA Prop 65

European Directive Compliance

  • EU CE Mark
  • EU Directive 2015/863/EU – RoHS 2 Amendment
  • EU Directive 2011/65/EU – RoHS 2
  • EU Directive 2012/19/EU – WEEE
  • REACH

APAC Compliance

  • China RoHS II
  • GB/T 26572-2011

Other Standards

  • ANSI/SCTE 74

สรุป Belden 1525A 0101000

  • Brand: Belden
  • Model: 1525A
  • Part Number: 1525A 0101000
  • Product Type: Broadband Coaxial Cable
  • Series: Series 11
  • Characteristic Impedance: 75 Ohm
  • Conductor Size: 14 AWG
  • Conductor Type: Solid
  • Conductor Material: BCCS – Bare Copper Covered Steel
  • Insulation: Foam Polyethylene
  • Shield Layer 1: Duobond® II – 100% Coverage
  • Shield Layer 2: Aluminum Braid – 60% Coverage
  • Waterblocking: Grease
  • Outer Jacket: PE – Polyethylene
  • Overall Diameter: 9.98 mm
  • Frequency Range: 5–1000 MHz
  • Minimum Structural Return Loss: 20 dB
  • Velocity of Propagation: 83%
  • Voltage Rating: 300 V
  • Operating Temperature: -55°C ถึง +80°C
  • Environmental: Outdoor / Water Exposure / UV Resistant / Burial
  • Standard: ANSI/SCTE 74
  • Applications: Broadband, CATV, RF Drop Cable และ OTA Antenna

`
