Specification

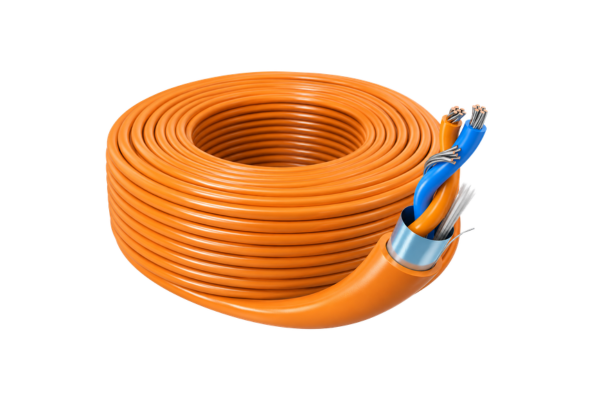

Belden 1419A 0601000 Fieldbus Cable 1 Pair 18 AWG 100 Ohm
Belden 1419A 0601000 Fieldbus Cable
เป็นสายสัญญาณอุตสาหกรรมแบบ
1 Pair ขนาด 18 AWG
สำหรับระบบ Digital และ Serial Two-Way Communication
เหมาะสำหรับงาน PROFIBUS Process Automation,
FOUNDATION Fieldbus และระบบ Process Automation
สายใช้ตัวนำทองแดงฝอยชุบดีบุก
Stranded Tinned Copper
พร้อมฉนวน PP – Polypropylene
และระบบ Overall Foil Shield ครอบคลุม 100%
เพื่อช่วยลดผลกระทบจาก EMI และสัญญาณรบกวนจากภายนอก
ภายนอกหุ้มด้วย PVC Jacket
รองรับการใช้งานในสภาพแวดล้อมอุตสาหกรรม
ทั้ง Indoor และ Outdoor
รวมถึงพื้นที่ที่มีแสงแดด น้ำมัน ความชื้น ฝุ่น
และอุณหภูมิสูงหรือต่ำ
เหมาะสำหรับงาน Oil & Gas,
Petrochemical, Automation และ Process Control
Belden Fieldbus Cable 1 Pair 18 AWG คืออะไร?
สาย Fieldbus รุ่นนี้ออกแบบสำหรับระบบสื่อสารข้อมูล
ในงาน Industrial Automation และ Process Automation
โดยใช้โครงสร้างสายแบบ 1 Pair ขนาด 18 AWG
พร้อม Characteristic Impedance
100 Ohm
รองรับการนำไปประยุกต์ใช้กับ
PROFIBUS Process Automation,
FOUNDATION Fieldbus
และระบบ Digital Two-Way Communication
ที่ต้องการการส่งข้อมูลระหว่างอุปกรณ์ภายในระบบควบคุมอุตสาหกรรม
จุดเด่นของ Fieldbus Cable รุ่นนี้
- สายสัญญาณอุตสาหกรรมแบบ 1 Pair
- ตัวนำขนาด 18 AWG
- Stranded Tinned Copper
- Stranding แบบ 7×26
- รองรับ PROFIBUS Process Automation
- รองรับ FOUNDATION Fieldbus
- Characteristic Impedance 100 Ohm
- Overall Foil Shield ครอบคลุม 100%
- ช่วยลด EMI และสัญญาณรบกวน
- ฉนวน Polypropylene
- PVC Outer Jacket
- รองรับอุณหภูมิ -40°C ถึง +105°C
- Sunlight Resistant
- Oil Resistant
- รองรับ Indoor และ Outdoor
- รองรับ Direct Burial
- เหมาะสำหรับ Process Automation
- เหมาะสำหรับ Oil & Gas และ Petrochemical
- ผ่านมาตรฐาน IEC 61158-2
- รองรับ ISA/SP-50 Type A
การใช้งานที่เหมาะสม
สาย Fieldbus แบบ 1 Pair 18 AWG
เหมาะสำหรับระบบสื่อสารและควบคุมในภาคอุตสาหกรรม เช่น
- PROFIBUS Process Automation
- FOUNDATION Fieldbus Process Automation
- Digital Two-Way Communication
- Serial Communication
- Process Automation
- Industrial Control Systems
- Oil & Gas Extraction
- Oil & Gas Refining
- Petrochemical Plants
- Remote Location Applications
- Long Distance Communication
- Extreme Temperature Environments
- พื้นที่ที่มีความชื้นสูง
- พื้นที่ที่มีฝุ่นและน้ำมัน
- Harsh Industrial Environments
- Indoor Applications
- Outdoor Applications
- Direct Burial Applications
Construction Details
Conductor
| Number of Pairs | 1 Pair |
|---|---|
| Conductor Size | 18 AWG |
| Stranding | 7×26 |
| Conductor Material | TC – Tinned Copper |
| Conductor Type | Stranded |
Insulation
| Insulation Material | PP – Polypropylene |
|---|---|
| Nominal Insulation Thickness | 0.022 in (0.56 mm) |
| Nominal Insulation Diameter | 0.088 in (2.2 mm) |
| Color Code | Blue & Orange |
Overall Shield
| Shield Type | Tape |
|---|---|
| Shield Material | Bi-Laminate (Aluminum + Polyester) |
| Shield Coverage | 100% |
| Drain Wire | 20 AWG (7×28) Tinned Copper |
Outer Jacket
| Jacket Material | PVC – Polyvinyl Chloride |
|---|---|
| Nominal Jacket Thickness | 0.050 in (1.3 mm) |
| Nominal Outside Diameter | 0.280 in (7.11 mm) |
| Jacket OD Tolerance | ±0.010 in |
Overall Cable Diameter
| Nominal Cable Diameter | 0.280 in (7.11 mm) |
|---|
Electrical Characteristics
| Nominal Conductor DCR | 7.2 Ohm/1000 ft |
|---|---|
| Nominal Capacitance Conductor-to-Shield | 45 pF/ft (150 pF/m) |
| Maximum Capacitance Unbalance | 1.2 pF/ft |
| Nominal Characteristic Impedance | 100 Ohm |
| Nominal Inductance | 0.19 µH/ft (0.62 µH/m) |
| Nominal Velocity of Propagation | 66% |
| Maximum Current | 5.2 A per conductor at 25°C |
| Nominal Outer Shield DCR | 8.5 Ohm/1000 ft (28 Ohm/km) |
High Frequency Characteristics
| Frequency | 0.039 MHz |
|---|---|
| Nominal Insertion Loss / Attenuation | 0.08 dB/100 ft |
Characteristic Impedance 100 Ohm
สายมีค่า Nominal Characteristic Impedance
100 Ohm
ออกแบบสำหรับระบบ Fieldbus และ Process Communication
ที่ต้องการส่งข้อมูลระหว่างอุปกรณ์ภายในระบบควบคุม
คุณสมบัติดังกล่าวเหมาะสำหรับงาน
PROFIBUS Process Automation,
FOUNDATION Fieldbus
และระบบ Industrial Communication
ตามข้อกำหนดของระบบที่นำไปใช้งาน
Voltage Rating
| CM / PLTC-ER | 300 V |
|---|---|
| ITC-ER | 150 V |
Mechanical Characteristics
Temperature Rating
| UL Temperature Rating | 105°C |
|---|---|
| Operating Temperature | -40°C ถึง +105°C |
Bend Radius
| Minimum Stationary Bend Radius | 6.5 in (170 mm) |
|---|---|
| Minimum Installation Bend Radius | 2.80 in (71.1 mm) |
Pull Tension
| Maximum Pull Tension | 60 lbs (27 kg) |
|---|
Cable Weight
| Bulk Cable Weight | 44 lbs/1000 ft |
|---|
Environmental Suitability
สายออกแบบสำหรับงาน Industrial Communication
ที่ต้องติดตั้งในสภาพแวดล้อมหลากหลาย
ทั้งภายในและภายนอกอาคาร
- Indoor
- Outdoor
- Sunlight Resistance
- Oil Resistance
- Direct Burial
- Humidity / Moisture
- Dust
- Harsh Industrial Environments
- Extreme Temperature Environments
เหมาะสำหรับงาน Oil & Gas และ Petrochemical
ด้วยช่วงอุณหภูมิใช้งานตั้งแต่
-40°C ถึง +105°C
พร้อมคุณสมบัติ Sunlight Resistance,
Oil Resistance และ Outdoor Applications
ทำให้สายเหมาะสำหรับระบบ Process Automation
ในอุตสาหกรรม Oil & Gas,
Refinery และ Petrochemical
สามารถนำไปใช้กับระบบ Fieldbus
สำหรับการเชื่อมต่ออุปกรณ์ภาคสนาม
เครื่องมือวัด และระบบควบคุม
ในงาน Process Automation ได้ตามข้อกำหนดของระบบ
Standards & Compliance
Flammability / Reaction to Fire
- UL 1685 UL Loading
- FT4
- IEEE 1202
- IEC 60332-1-2
CPR Compliance
- CPR Euroclass: Eca
- CPR UKCA Class: Eca
NEC / UL Compliance
- Article 725
- Article 727
- Article 800
- CMG
- ITC
- PLTC
- TC
CEC / C(UL) Compliance
- CMG
ISO / IEC Compliance
- IEC 61158-2
European Directive Compliance
- EU CE Mark
- EU Directive 2015/863/EU – RoHS 2 Amendment
- EU Directive 2011/65/EU – RoHS 2
- EU Directive 2012/19/EU – WEEE
UK Regulation Compliance
- UKCA Mark
Other Standards
- ISA/SP-50 Type A
ทำไมสาย Fieldbus จึงต้องมี Shield?
งาน Process Automation และ Industrial Control
มักมีการเดินสายสัญญาณใกล้กับมอเตอร์
Variable Frequency Drive (VFD),
สายไฟกำลัง และเครื่องจักรอุตสาหกรรม
ซึ่งอาจสร้าง Electromagnetic Interference หรือ EMI
สายรุ่นนี้ใช้
Overall Foil Shield ครอบคลุม 100%
พร้อม Drain Wire แบบ Tinned Copper
เพื่อช่วยลดผลกระทบจาก EMI
และสัญญาณรบกวนที่อาจส่งผลต่อระบบ Communication
รองรับ PROFIBUS และ FOUNDATION Fieldbus
PROFIBUS Process Automation
โครงสร้างสายแบบ 1 Pair 18 AWG
และ Characteristic Impedance 100 Ohm
เหมาะสำหรับการประยุกต์ใช้ในระบบ
PROFIBUS Process Automation
สำหรับการสื่อสารระหว่างอุปกรณ์ภายในระบบ Process Control
FOUNDATION Fieldbus
สายยังเหมาะสำหรับ FOUNDATION Fieldbus
และระบบ Digital Two-Way Communication
ในโรงงานอุตสาหกรรม
โดยรองรับมาตรฐานที่เกี่ยวข้อง เช่น
IEC 61158-2 และ ISA/SP-50 Type A
สรุปข้อมูลสินค้า
- Brand: Belden
- Part Number: 1419A 0601000
- Product Type: Fieldbus Cable
- Number of Pairs: 1 Pair
- Conductor Size: 18 AWG
- Conductor: Stranded Tinned Copper
- Stranding: 7×26
- Insulation: PP – Polypropylene
- Shield: Overall Foil Shield
- Shield Coverage: 100%
- Drain Wire: 20 AWG (7×28) Tinned Copper
- Outer Jacket: PVC
- Overall Diameter: 7.11 mm
- Characteristic Impedance: 100 Ohm
- Operating Temperature: -40°C ถึง +105°C
- Voltage Rating: 300 V (CM, PLTC-ER) / 150 V (ITC-ER)
- Applications: PROFIBUS, FOUNDATION Fieldbus, Process Automation และ Industrial Control
