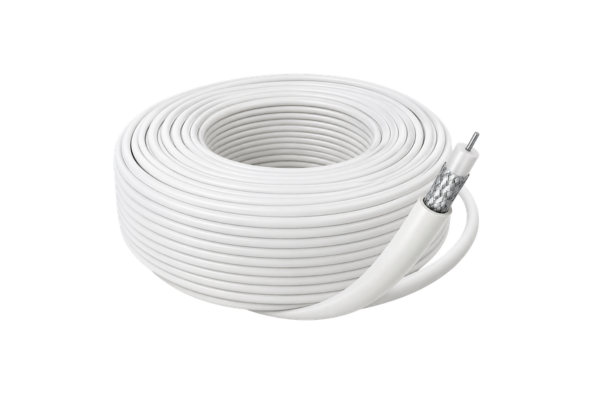

Belden 83284 0091000 RG-316 50 Ohm Coaxial Cable 26 AWG

Belden 83284 0091000
เป็นสาย RG-316 50 Ohm Coaxial Cable
ขนาด 26 AWG สำหรับงาน Aerospace Wireless Communication,
RF Communication และระบบสื่อสารความถี่สูง
ที่ต้องการสาย Coaxial ขนาดเล็ก
พร้อมรองรับการใช้งานในช่วงอุณหภูมิสูงและต่ำ

สายใช้ตัวนำแบบ
SCCS – Silvered Copper Covered Steel
โครงสร้างฝอย 7×34
พร้อมฉนวน PTFE – Polytetrafluoroethylene
และ Silvered Copper Braid Shield
ที่มี Coverage 95%
เพื่อช่วยป้องกันสัญญาณรบกวน
และรักษาประสิทธิภาพในการส่งสัญญาณ RF

ภายนอกใช้เปลือก
FEP – Fluorinated Ethylene Propylene
มีเส้นผ่านศูนย์กลางสายเพียงประมาณ 2.5 mm
รองรับอุณหภูมิใช้งานตั้งแต่
-70°C ถึง +200°C
และมีข้อมูลการใช้งานด้านความถี่ตั้งแต่
1 MHz ถึง 3000 MHz
เหมาะสำหรับ Aerospace,
Wireless Communication,
RF Signal Transmission และ Antenna Connection

Belden 83284 คือสายอะไร?

Belden 83284
เป็นสาย Coaxial มาตรฐาน RG-316
ที่มีค่า Nominal Characteristic Impedance
50 Ohm
ออกแบบสำหรับงาน Aerospace Wireless Communication
และระบบ RF ที่ต้องการสายขนาดกะทัดรัด
พร้อมรองรับสภาพแวดล้อมที่มีอุณหภูมิสูงหรือต่ำมาก

ผลิตภัณฑ์เป็น Commercial Non-QPL
ที่มีข้อกำหนดอ้างอิง
M17/113-RG316
พร้อมโครงสร้าง Silvered Copper,
PTFE Insulation และ FEP Jacket
เหมาะสำหรับระบบสื่อสารความถี่สูง
และอุปกรณ์ RF หลายประเภท

จุดเด่นของ Belden 83284 RG-316 Coaxial Cable

• สาย Coaxial มาตรฐาน RG-316
• Nominal Characteristic Impedance 50 Ohm
• ตัวนำขนาด 26 AWG
• โครงสร้างตัวนำแบบ Stranded 7×34
• ตัวนำ SCCS – Silvered Copper Covered Steel
• ฉนวน PTFE – Polytetrafluoroethylene
• Silvered Copper Braid Shield
• Shield Coverage 95%
• Outer Jacket แบบ FEP
• เส้นผ่านศูนย์กลางสายเพียงประมาณ 2.5 mm
• Characteristic Impedance 50 Ohm
• Frequency Range 1–3000 MHz สำหรับข้อมูล VSWR
• Nominal Velocity of Propagation 70%
• Voltage Rating 900 V ตาม Mil-Spec
• Operating Temperature -70°C ถึง +200°C
• รองรับ Indoor และ Outdoor
• Sunlight Resistance
• เหมาะสำหรับ Aerospace Wireless Communication
• Commercial Non-QPL Product
• อ้างอิงข้อกำหนด M17/113-RG316

Belden 83284 เหมาะกับงานอะไร?

ด้วยโครงสร้าง RG-316 ขนาดเล็ก
Characteristic Impedance 50 Ohm
และวัสดุที่รองรับช่วงอุณหภูมิกว้าง
Belden 83284 เหมาะสำหรับระบบ RF
และ Wireless Communication หลายประเภท ได้แก่

• Aerospace Wireless Communication
• RF Communication
• Wireless Communication Systems
• RF Signal Transmission
• High-Frequency Communication
• Antenna Connections
• Aerospace Equipment
• งานระบบสื่อสารความถี่สูง
• งานที่ต้องการสาย Coaxial ขนาดเล็ก
• งานในสภาพแวดล้อมอุณหภูมิสูงหรือต่ำมาก
• Indoor Applications
• Outdoor Applications

Construction Details ของ Belden 83284

RG Type

RG Type	RG-316

Conductor

Conductor Size	26 AWG
Stranding	7×34
Nominal Conductor Diameter	0.020 in
Conductor Material	SCCS – Silvered Copper Covered Steel

PTFE Insulation

Insulation Material	PTFE – Polytetrafluoroethylene
Nominal Insulation Diameter	0.060 in (1.5 mm)
Color Code	White

Silvered Copper Braid Shield 95%

Belden 83284 RG-316
ใช้ Outer Shield แบบ Braid
ผลิตจาก Silvered Copper
และมี Shield Coverage
95%

โครงสร้าง Shield ช่วยลดผลกระทบจาก
Electromagnetic Interference
และสัญญาณรบกวนจากภายนอก
เพื่อให้เหมาะสำหรับการส่งสัญญาณ RF
และระบบ Wireless Communication
ที่ต้องการประสิทธิภาพของสัญญาณ

Outer Shield Specifications

Shield Type	Braid
Shield Material	Silvered Copper (SC)
Shield Coverage	95%

FEP Outer Jacket

เปลือกภายนอกของ Belden 83284
ผลิตจาก
FEP – Fluorinated Ethylene Propylene
โดยมีเส้นผ่านศูนย์กลางภายนอกประมาณ
2.5 mm

เมื่อใช้งานร่วมกับ PTFE Insulation
โครงสร้างสายสามารถรองรับช่วงอุณหภูมิใช้งาน
ตั้งแต่ -70°C ถึง +200°C
จึงเหมาะสำหรับงาน Aerospace
และระบบ Communication
ที่ต้องใช้งานภายใต้สภาวะอุณหภูมิที่หลากหลาย

Outer Jacket Specifications

Jacket Material	FEP – Fluorinated Ethylene Propylene
Nominal Outside Diameter	0.098 in (2.5 mm)

Overall Cable Diameter

Nominal Overall Diameter	0.098 in (2.5 mm)

Electrical Characteristics

Characteristic Impedance

Nominal Characteristic Impedance	50 Ohm

VSWR

Frequency Range	1 MHz – 3000 MHz
Maximum VSWR	Per M17/113-RG316

Attenuation ของ Belden 83284

ค่าการลดทอนสัญญาณหรือ
Attenuation ของสาย Belden 83284
จะแตกต่างกันตามความถี่ที่ใช้งาน
โดยมีค่า Nominal Attenuation ดังต่อไปนี้

Frequency	Nominal Attenuation
1 MHz	1.2 dB/100 ft
10 MHz	2.7 dB/100 ft
50 MHz	5.6 dB/100 ft
100 MHz	8.3 dB/100 ft
200 MHz	12.0 dB/100 ft
400 MHz	17.5 dB/100 ft
700 MHz	23.7 dB/100 ft
900 MHz	27.3 dB/100 ft
1000 MHz	29.0 dB/100 ft
1500 MHz	36.5 dB/100 ft
2000 MHz	42.5 dB/100 ft
2400 MHz	47.2 dB/100 ft
3000 MHz	53.6 dB/100 ft

Other Electrical Specifications

Nominal Conductor DCR	82.5 Ohm/1000 ft (271 Ohm/km)
Nominal Outer Shield DCR	8.5 Ohm/1000 ft (28 Ohm/km)
Nominal Capacitance Conductor-to-Shield	29 pF/ft (95 pF/m)
Nominal Characteristic Impedance	50 Ohm
Nominal Velocity of Propagation	70%

รองรับความถี่สูงถึง 3000 MHz

Belden 83284 มีข้อมูล VSWR
ครอบคลุมช่วงความถี่ตั้งแต่
1 MHz ถึง 3000 MHz
ตามข้อกำหนด M17/113-RG316
จึงเหมาะสำหรับงาน RF Communication
และ High-Frequency Communication
ตามข้อกำหนดของระบบและอุปกรณ์ที่นำไปใช้งาน

สายมี Nominal Characteristic Impedance
50 Ohm
ซึ่งเป็นค่า Impedance ที่พบได้ทั่วไป
ในระบบ RF,
Wireless Communication
และการเชื่อมต่อเสาอากาศหลายประเภท

Voltage Rating

Voltage Rating	900 V (Mil-Spec)

Mechanical Characteristics

Temperature

Operating Temperature	-70°C ถึง +200°C

Bend Radius

Minimum Installation Bend Radius	1 in (25 mm)

Maximum Pull Tension

Maximum Pull Tension	21 lbs (9.5 kg)

Cable Weight

Bulk Cable Weight	10 lbs/1000 ft

รองรับอุณหภูมิ -70°C ถึง +200°C

หนึ่งในคุณสมบัติสำคัญของ
Belden 83284 RG-316 Coaxial Cable
คือช่วง Operating Temperature
ตั้งแต่ -70°C ถึง +200°C

โครงสร้างที่ใช้ PTFE Insulation
และ FEP Outer Jacket
ทำให้สายเหมาะสำหรับงานที่ต้องใช้งาน
ภายใต้สภาวะอุณหภูมิสูงหรือต่ำ
เช่น Aerospace Equipment
และระบบ RF Communication
ตามข้อกำหนดของงาน

Environmental Suitability

• Indoor
• Outdoor
• Indoor / Outdoor
• Sunlight Resistance
• Aerial Installation เมื่อรองรับด้วย Messenger Wire
• เหมาะสำหรับสภาพแวดล้อมที่มีอุณหภูมิสูงหรือต่ำมาก

Belden 83284 สำหรับ Aerospace และ RF Communication

Aerospace Wireless Communication

Belden ระบุ Suitable Application
สำหรับรุ่น 83284
เป็น Aerospace Wireless Communication
โดยตัวสายมีขนาดภายนอกประมาณ 2.5 mm
พร้อมรองรับอุณหภูมิใช้งานได้กว้าง

RF Communication

ด้วย Characteristic Impedance 50 Ohm,
Silvered Copper Braid Shield 95%
และข้อมูล VSWR ที่ครอบคลุมถึง 3000 MHz
สายสามารถนำไปประยุกต์ใช้กับงาน
RF Signal Transmission
และ High-Frequency Communication
ตามข้อกำหนดของระบบ

Antenna Connections

สาย RG-316 ขนาดกะทัดรัด
เหมาะสำหรับการนำไปใช้ในระบบ
Antenna Connection และอุปกรณ์ RF
ที่ต้องการสาย 50 Ohm
และมีพื้นที่ติดตั้งจำกัด
โดยควรเลือก Connector และระบบ Termination
ให้ตรงกับข้อกำหนดของระบบ

Standards & Compliance

Military Compliance

• Commercial, Non-QPL Product
• M17/113-RG316

หมายเหตุ:
Belden 83284 เป็น Commercial Non-QPL Product
จึงควรตรวจสอบข้อกำหนด Qualification
ของโครงการก่อนเลือกใช้ในงานที่กำหนดให้ผลิตภัณฑ์ต้องอยู่ใน QPL
โดยเฉพาะ

Sustainability

• CA Prop 65

European Directive Compliance

• EU CE Mark
• EU Directive 2015/863/EU – RoHS 2 Amendment
• EU Directive 2011/65/EU – RoHS 2
• EU Directive 2012/19/EU – WEEE
• REACH

APAC Compliance

• China RoHS II
• GB/T 26572-2011

ข้อมูล Part Number Belden 83284 0091000

Part Number	83284 0091000
Color	White
Put-Up Type	Reel
Length	1,000 ft
UPC	612825203803

สรุป Belden 83284 0091000

• Brand: Belden
• Model: 83284
• Part Number: 83284 0091000
• Product Type: Mil-Spec Coaxial Cable – Commercial Non-QPL
• RG Type: RG-316
• Characteristic Impedance: 50 Ohm
• Conductor Size: 26 AWG
• Stranding: 7×34
• Conductor Material: SCCS – Silvered Copper Covered Steel
• Insulation: PTFE – Polytetrafluoroethylene
• Shield: Silvered Copper Braid
• Shield Coverage: 95%
• Outer Jacket: FEP – Fluorinated Ethylene Propylene
• Overall Diameter: 2.5 mm
• Frequency Range: 1–3000 MHz สำหรับ VSWR
• Velocity of Propagation: 70%
• Voltage Rating: 900 V (Mil-Spec)
• Operating Temperature: -70°C ถึง +200°C
• Length: 1,000 ft
• Color: White
• Compliance: Commercial Non-QPL, M17/113-RG316
• Applications: Aerospace Wireless Communication, RF Communication, Antenna และ High-Frequency Communication

`
